Revue Technique Automobile Volkswagen Golf 5: Connecteurs du système intégré d'autoradio et de navigation " RNS 300 " : vue d'ensemble

Revue Technique Automobile Volkswagen Golf 5 / Communication / Système intégré d'autoradio et de navigation " RNS 300 " / Connecteurs du système intégré d'autoradio et de navigation " RNS 300 " : vue d'ensemble

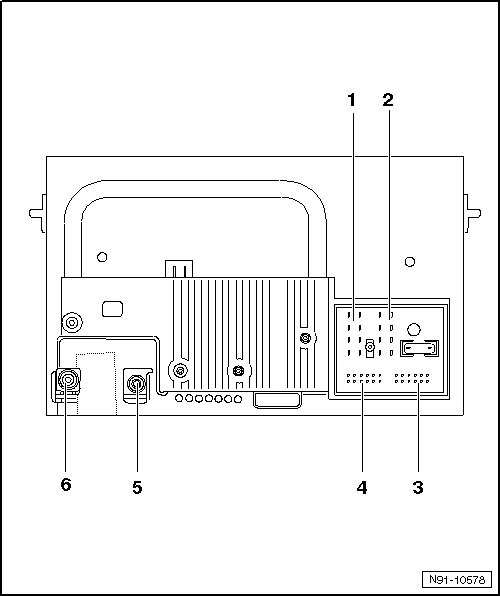

1 -  Connecteur multibroche 1, 8 raccords
Bornage → Chapitre
2 -  Connecteur multibroche 2, 8 raccords
Bornage → Chapitre
3 -  Connecteur multibroche 3, 12 raccords
Bornage → Chapitre
4 -  Connecteur multibroche 4, 12 raccords
Bornage → Chapitre
5 -  Connecteur 5
Raccord d'antenne de navigation
Bornage → Chapitre
6 -  Connecteur 6
Raccord d'antenne de réception radio
Bornage → Chapitre

Connecteur multibroche 1, 8 raccords, pour sorties de haut-parleurs

  Nota
Si le système intégré d'autoradio et de navigation embarqué est doté en plus d'un amplificateur, alors ces sorties de haut-parleurs sont utilisées comme signaux d'entrée de l'amplificateur.
1 -  Haut-parleur, positif, arrière droit
2 -  Haut-parleur, positif, avant droit
3 -  Haut-parleur, positif, avant gauche
4 -  Haut-parleur, positif, arrière gauche
5 -  Haut-parleur, négatif, arrière droit
6 -  Haut-parleur, négatif, avant droit
7 -  Haut-parleur, négatif, avant gauche
8 -  Haut-parleur, négatif, arrière gauche


Connecteur multibroche 2, 8 raccords, pour câbles d'alimentation en tension et bus de données CAN

9 -  Bus CAN High
10 -  Bus CAN Low
11 -  Mise en veille silencieuse de la radio (en cas d'utilisation du téléphone)
12 -  Alimentation en tension, négatif, borne 31
13 -  Raccord pour mise en marche/arrêt asservis à la clé de contact (contact S)
14 -  Contact d'alarme antivol (optionnel)
15 -  Alimentation en tension, positif, borne 30
16 -  Signal de commande du codage antivol, SAFE


Connecteur multibroche 3, 12 raccords, pour signaux téléphoniques

1 -  Libre
2 -  Libre
3 -  Libre
4 -  Libre
5 -  Libre
6 -  Signal d'entrée audio du téléphone, TEL -
7 -  Libre
8 -  Libre
9 -  Libre
10 -  Libre
11 -  Libre
12 -  Signal d'entrée audio du téléphone, TEL +


Connecteur multibroche 4, à 12 raccords, pour commande du changeur de CD et signaux d'entrée audio CD

1 -  Libre
2 -  Changeur de CD, canaux droit et gauche, masse
3 -  Libre
4 -  Changeur de CD, alimentation en tension, positif, borne 30
5 -  Libre
6 -  Changeur de CD, DATA OUT (échange de données pour la commande du changeur de CD, du système intégré d'autoradio et de navigation vers le changeur de CD)
7 -  Libre
8 -  Changeur de CD, canal gauche, CD/G
9 -  Changeur de CD, canal droit, CD/D
10 -  Changeur de CD, signal de commande
11 -  Changeur de CD, DATA IN (échange de données pour la commande du changeur de CD, du changeur de CD vers le système intégré d'autoradio et de navigation)
12 -  Changeur de CD, CLOCK (protocole de vérification du flux de données)

Système intégré d'autoradio et de navigation " RNS 300 " avec afficheur monochrome : vue d'ensemble
1 -  Antenne -R11- Dans la glace arrière Pour réception radio Plus d'informations au chapitre Systèmes d'antennes → ...

Connecteurs 5 et 6, raccords d'antennes
1 -  Raccord transparent pour signal d'entrée d'antenne radio venant de l'antenne de glace arrière 2 -  Raccord bleu ...
