Revue Technique Automobile Volkswagen Golf 5: Commande des vitesses : position de montage

Revue Technique Automobile Volkswagen Golf 5 / Boîte mécanique 0AC à 6 vitesses / BV mécanique- Commande, assemblage, blocade diff / Commande des vitesses : remise en état / Commande des vitesses : position de montage

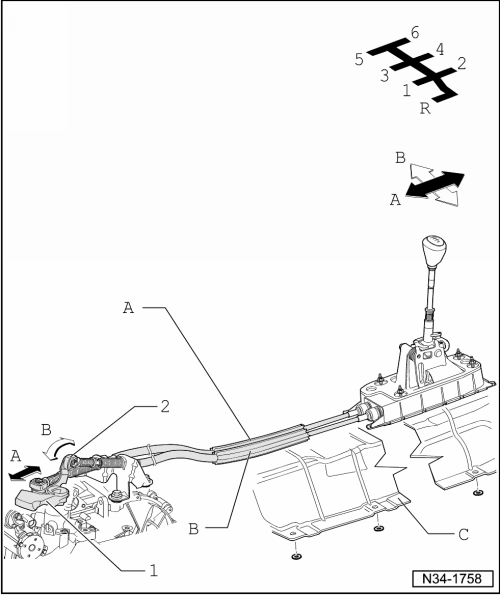

Flèche A- passage des vitesses
-Flèche B- sélection des vitesses

A -  Câble de commande pour le passage des vitesses
B -  Câble de sélection pour la sélection des vitesses
C -  Tôle calorifuge
L'enlever avant la dépose de la commande des vitesses.
1 -  Levier de commande des vitesses
2 -  Levier de renvoi



  Nota
Tenir compte du code antivol des autoradios dotés d'une telle protection.
Pour les travaux sur la commande des vitesses dans le compartiment-moteur, débrancher la tresse de masse de la batterie → Ã‰quipement électrique; Groupe de rép.27.
Si la batterie est rebranchée, tenir compte des travaux à effectuer après le branchement de la batterie → Ã‰quipement électrique; Groupe de rép.27.
Pour effectuer des travaux sur la commande des vitesses dans le compartiment-moteur, déposer l'ensemble du boîtier de filtre à air s'il se trouve au-dessus de la commande des vitesses → Groupe de rép.24.
Pour remplacer les câbles de commande, déposer la commande des vitesses → Chapitre.
Ne pas plier les câbles de commande et de sélection.

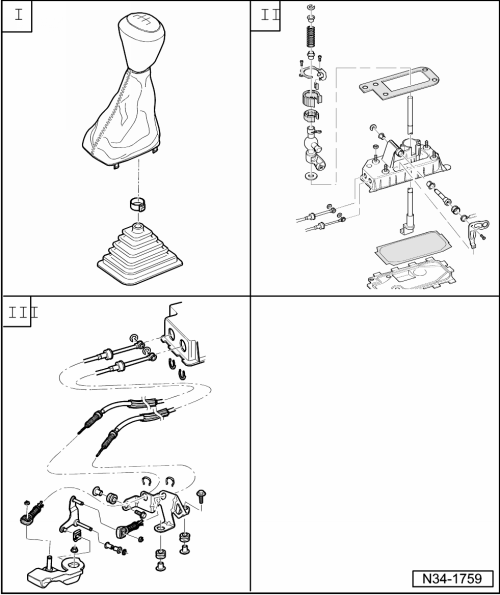

I -  Pommeau de levier de vitesses et cache : dépose et repose → Chapitre
II -  Levier de vitesses et boîtier de commande des vitesses : remise en état (jusqu'à 10/06) → Chapitre
II -  Levier de vitesses et boîtier de commande des vitesses : remise en état (à partir de 11/06) → Chapitre
III -  Câbles de commande et de sélection : dépose et repose ; vue d'ensemble du montage → Chapitre
Commande des vitesses : dépose et repose → Chapitre
Régler la commande des vitesses → Chapitre
