Revue Technique Automobile Volkswagen Golf 5: Commande d'éclairage -E1- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs int.,protection antivol / Lampes et commutateurs dans le tableau de bord / Commande d'éclairage -E1- : dépose et repose

À la commande d'éclairage -E1- sont intégrés les composants suivants :
Commande de projecteurs antibrouillard -E7-
Commande de feu arrière de brouillard -E18-
Ampoule d'éclairage de la commande d'éclairage -L9-
Dépose :
-  Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.
-  Positionner la poignée rotative de commande d'éclairage sur " 0 ".

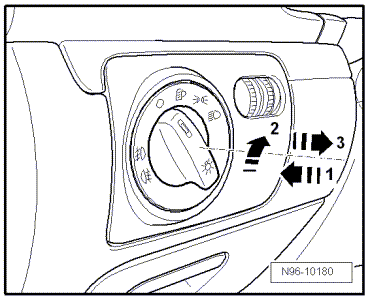

-  Enfoncer fermement la poignée rotative de commande d'éclairage -1- et la tourner légèrement vers la droite -2-.

-  Maintenir la poignée rotative dans cette position et faire sortir la commande d'éclairage du tableau de bord en tirant -3- sur la poignée rotative.

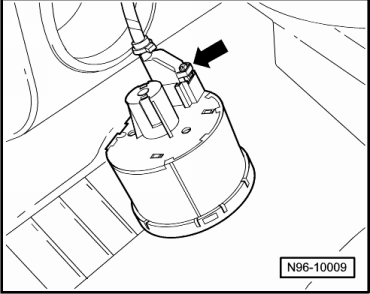

-  Débrancher le connecteur -flèche-.
Repose :
-  Brancher le connecteur sur la commande d'éclairage.

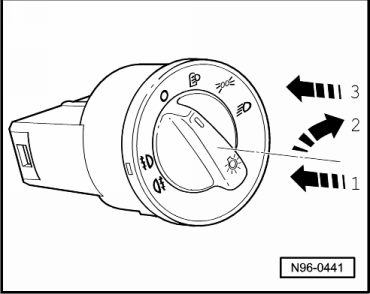

-  Maintenir la commande d'éclairage en position, enfoncer fermement -1- la poignée rotative de commande d'éclairage et la tourner légèrement vers la droite -2-.
-  Maintenir la poignée rotative dans cette position et introduire -3- la commande d'éclairage dans le tableau de bord.
-  Positionner la poignée rotative sur " 0 ", la lâcher et encliqueter la commande.
