Revue Technique Automobile Volkswagen Golf 5: Capteur de collision pour sac gonflable latéral arrière, côté passager -G257- : dépose et repose (Golf 2009 â–º)

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Protection des passagers / Capteurs de collision / Capteur de collision pour sac gonflable latéral arrière, côté passager -G257- : dépose et repose (Golf 2009 â–º)

Dépose

ATTENTION !   ATTENTION !
Tenir compte des consignes de sécurité générales lors de travaux sur les modules de sac gonflable, de rétracteur de ceinture et de découplage de batterie (composants pyrotechniques) → Chapitre.
-  Déconnecter la batterie → Groupe de rép.27.
-  Déposer la banquette → Chapitre.

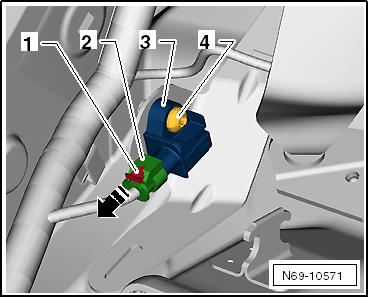

-  Débloquer la sûreté de la fiche -1- en procédant dans le -sens de la flèche-, puis débrancher la fiche -2- du capteur de collision pour sac gonflable latéral arrière, côté passager -G257--3-.
-  Dévisser la vis -4- (9 Nm), puis retirer le capteur de collision pour sac gonflable latéral arrière, côté passager -G257- du support.


Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
-  Mettre le contact d'allumage.
ATTENTION !   ATTENTION !
Veiller à ce que personne ne se trouve dans le véhicule.
-  Reconnecter la batterie → Groupe de rép.27.
