Revue Technique Automobile Volkswagen Golf 5: Batterie : recharge avec le chargeur de batteries -VAS 5095 A

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique - Informations générales / Alimentation courant démarreur- GRA / Batterie : recharge / Batterie : recharge avec le chargeur de batteries -VAS 5095 A

ATTENTION !   ATTENTION !
Risque de blessures ! Respecter les mises en garde et directives de sécurité → Chapitre !
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

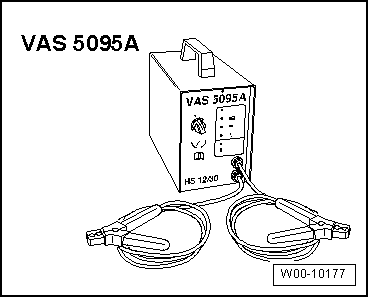

Chargeur de batteries -VAS 5095 A-
Prudence !   Prudence !
Pour le processus de charge, toujours régler le type de batterie 2,4 V/Z (volts/élément) ! Ceci est valable pour tous les types de batteries.
  Nota
La batterie doit avoir une température de 10 C minimum.
ATTENTION !   ATTENTION !
Les batteries sur lesquelles l'indicateur de l'Å“il magique est jaune clair ne doivent pas être contrôlées ni chargées. Ne pas effectuer de démarrage de fortune !
Il y a danger d'explosion en cas de contrôle et de chargement de la batterie ou dans le cas d'un démarrage de fortune.
Ces batteries doivent être remplacées.
-  Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.
-  Contrôler le réglage du type de batterie sur l'inverseur de type de batterie → Chapitre. Elle doit être réglée sur 2,4 V/Z (volts/élément).
-  Connecter la pince de charge rouge " + " du chargeur sur la borne positive de la batterie.
  Nota
Sur les véhicules avec fonction start/ stop et calculateur de surveillance de la batterie avec capteur de batterie -J367-, la pince de charge noire " - " doit être raccordée à la masse de la carrosserie. Dans le cas d'un raccordement à la borne négative de la batterie, des dysfonctionnements de l'installation start/ stop se produisent.
-  Connecter la pince de charge noire " - " du chargeur sur le point de raccordement négatif.
-  Mettre le chargeur en marche → Chapitre.
Les témoins de courant de charge → fig.-2- et -3- s'allument en jaune. Si seule la diode électroluminescente (DEL) jaune -3- s'allume, la batterie est partiellement chargée (à env. 90 %).
Lorsque la DEL verte → fig.-4- s'allume en plus, le chargeur a commuté sur le maintien de la charge. La batterie est chargée.
-  Arrêter le chargeur → Chapitre.
-  Déconnecter les pinces de charge des bornes de la batterie.
