- | Déposer le revêtement latéral de coffre à bagages → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70 |

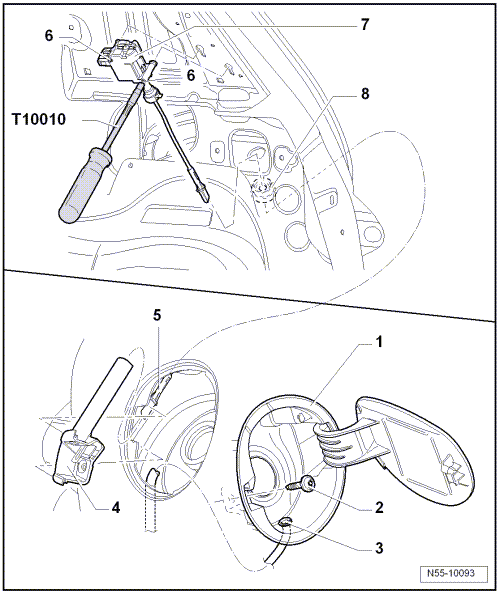

- | Débrancher le connecteur sur l'actionneur -7-. |
- | Dégager l'actionneur -7- avec l'outil spécial clé à douille emmanchée -T 10010-. |
- | Retirer l'actionneur -7- avec la tige de déverrouillage -5- hors du joint d'étanchéité -8-. |
Actionneur : repose
Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
Préchauffage du moteur : vue d'ensemble du montage pour MPI 1,6 l MPI, FSI
2,0 l, TDI 1,9 l
1 -
Préchauffage du moteur
2 -
Support
3 -
Écrou
40 Nm
4 -
Collier
5 -
Vers le tuyau de liquide de refroidissement
6 -  ...
Amortisseur et ressort hélicoïdal : vue d'ensemble du montage (traction
avant)
1 -
Appui supérieur de ressort
2 -
Ressort hélicoïdal
Tenir compte des différentes versions de trains roulants
→ Chapitre.
Déposer et reposer
→ Chapitre
3 -
Ap ...
Traitement de protection
Prudence !
L'absence de traitement de protection provoque des
dommages au niveau du réseau de bord.
Nota
Tous les assemblages vissés doivent être serrà ...
