Revue Technique Automobile Volkswagen Golf 5: Étrier et levier de réglage de siège baquet avant : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Châssis siège / Sièges avant / Étrier et levier de réglage de siège baquet avant : dépose et repose

  Nota
La dépose et la repose sont décrites pour le côté gauche du véhicule. La dépose et la repose pour le côté droit s'effectuent de façon analogue.

Dépose

-  Déposer le siège avant → Chapitre
-  Déposer le revêtement du siège baquet gauche → Chapitre.

  Nota

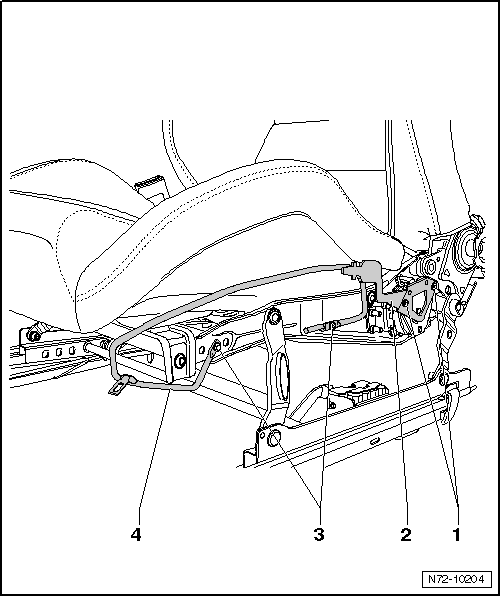

À partir du millésime 2010, l'étrier -4- est riveté au cuvelage de siège en plus des vis de fixation -1- et -3-. Percer le rivet aveugle pour le démontage de l'étrier.
-  Dévisser les deux vis -1- (3,5 Nm) et retirer le levier de réglage -2-.
-  Dévisser les deux vis -3- (3,5 Nm) et retirer l'étrier -4-.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
  Nota
Pour poser le rivet aveugle, utiliser la pince pour rivets aveugles -VAS 5072-.
