  Nota
Sont décrites uniquement la dépose et la repose de l'étrier de fixation droit. La dépose et la repose de l'étrier de fixation gauche s'effectuent de façon analogue.


Dépose

-  Déposer le boîtier → Chapitre
-  Déposer la poignée de porte → Chapitre.
-  Déposer la tôle extérieure de porte → Chapitre.

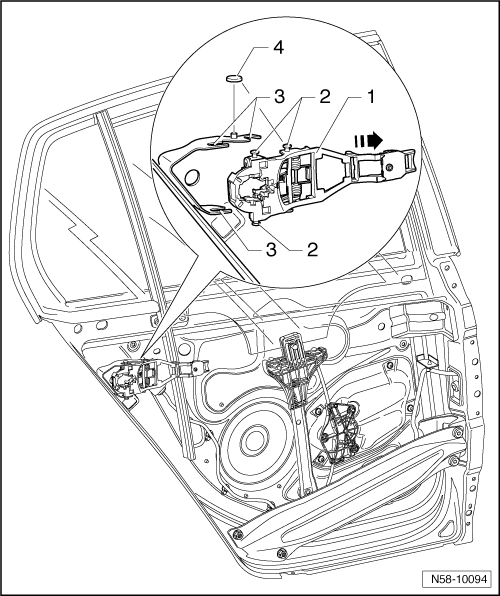

-  Retirer l'élastique de maintien -4- du pivot de guidage et du pivot de retenue sur le logement par le haut.
-  Retirer l'étrier de fixation -1- avec les pivots de guidage -2- des logements -3-.

Repose

-  Pousser l'étrier de fixation -1- avec les pivots de guidage -2- dans les logements -3-.
-  Fixer l'élastique de retenue -4- sur le pivot de guidage et le pivot de maintien sur le logement.
