Dépose

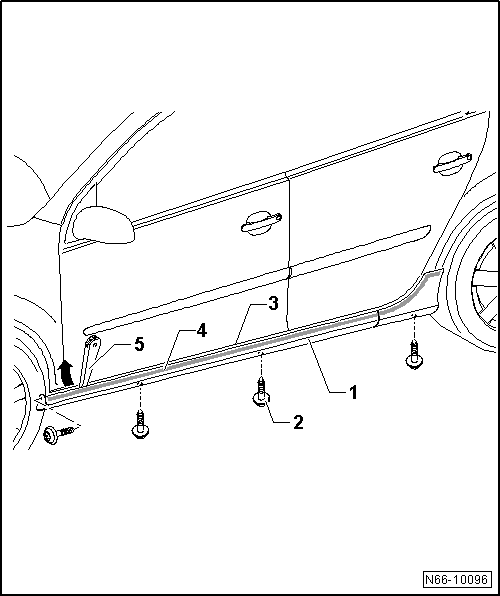

Dévisser les vis -2-.
Avant de le démonter, chauffer l'élargisseur de bas de caisse -1- au niveau de la surface de collage -4- avec le pulseur d'air chaud -V.A.G 1416-.
Détacher le ruban adhésif -4- en glissant avec précaution une cale en matière plastique -5- entre le bas de caisse -3- et l'élargisseur de bas de caisse -1-.
Dès que l'assemblage collé se désolidarise, soulever -flèche- l'élargisseur de bas de caisse -1- de la baguette de maintien pour la retirer.
Repose
  Nota
Le montage s'effectue du côté gauche. La procédure s'effectue de façon analogue du côté droit.
Retirer le film de protection juste avant le montage. Température d'application : env. 21 C.
Durée d'immobilisation après le montage des élargisseurs de bas de caisse : env. 4 heures à une température ambiante d'env. 21 C.
Pour le nettoyage, utiliser uniquement le solvant de nettoyage pour colle -D 002000 10- et le solvant de nettoyage -D 009 401 04-.
Les surfaces de collage doivent être exemptes de poussière et de graisse.
Les élargisseurs de bas de caisse doivent être collés immédiatement après le nettoyage.

La baguette de maintien est posée → Chapitre.
Immédiatement avant le collage de l'élargisseur de bas de caisse, nettoyer soigneusement la surface de collage à l'aide du solvant de nettoyage pour colle -D 002000 10- et du solvant de nettoyage -D 009 401 04-.
Poser l'élargisseur de bas de caisse -1- par le haut -flèches-, de manière centrée, sur la baguette de maintien -3- et pousser l'élargisseur de bas de caisse dans la baguette de maintien jusqu'à ce que ces deux pièces s'encliquettent l'une dans l'autre.
Retirer maintenant vers le haut les films de protection -2- de l'élargisseur de bas de caisse -1- à l'arrière.
Retirer à présent la feuille -4- et presser fermement l'élargisseur de bas de caisse -1- de manière uniforme dans la zone de collage.
Serrer les vis -5- en commençant par la vis avant sur l'aile.

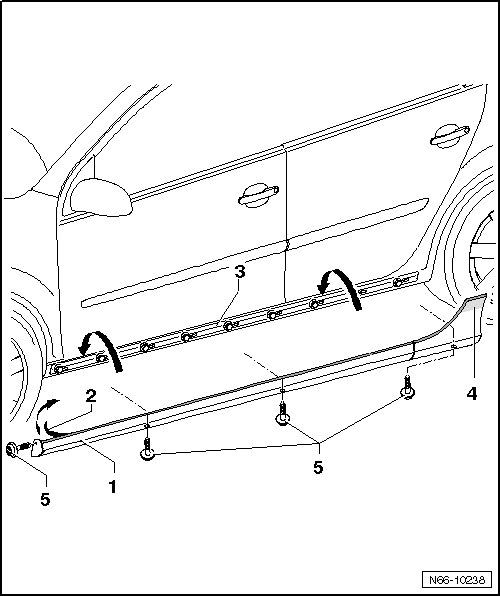

Élargisseur de bas de caisse GTI, modèles spéciaux GTI et R32 : vue d'ensemble du montage
1 -  Élargisseur de bas de caisse Déposer → Chapitre Reposer → Chapitre 2 -  Vis ...

Baguette de maintien de l'élargisseur de bas de caisse
Dépose L'élargisseur de bas de caisse est démonté → Chapitre. -  Pousser la baguette de maintien -1- dans le sens de la marche -flèches- pou ...
