Revue Technique Automobile Volkswagen Golf 5: Véhicules à moteur à injection 3,2 l, boîte à double embrayage (DSG)

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Alimentation courant démarreur - GRA / Démarreur / Véhicules à moteur à injection 3,2 l, boîte à double embrayage (DSG)

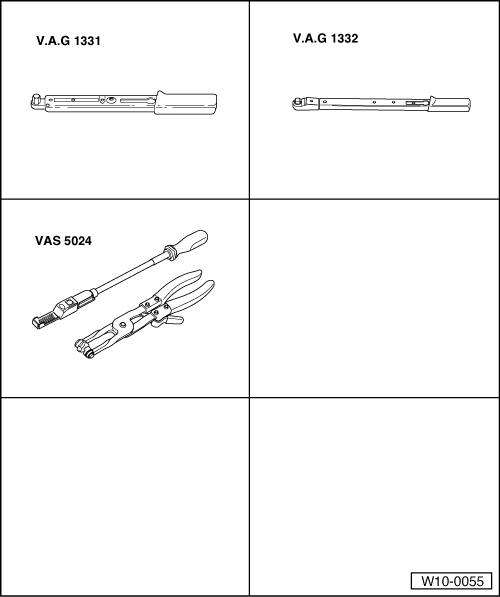

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Clé dynamométrique -V.A.G 1331-
Clé dynamométrique -V.A.G 1332-
Pince pour colliers à lame-ressort -VAS 5024-


Dépose :
-  Déconnecter la batterie → Chapitre.

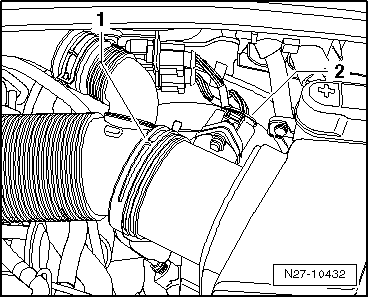

-  Désolidariser les colliers à lame-ressort -1- à l'aide de la pince pour colliers à lame-ressort -VAS 5024 A-, puis débrancher le connecteur -2-.

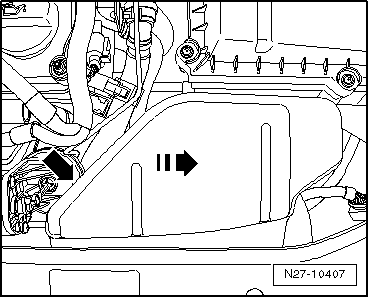

-  Déverrouiller l'ergot de fixation -flèche- et retirer le couvercle en procédant dans le sens de la -flèche-.

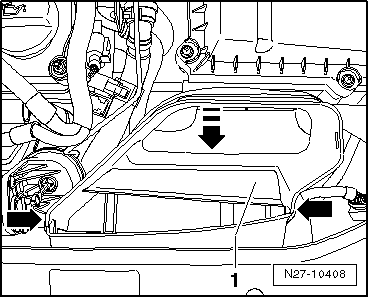

-  Déverrouiller les ergots de fixation -flèches-, puis retirer le guidage d'air -1- du support en procédant vers l'avant dans le sens de la -flèche-.

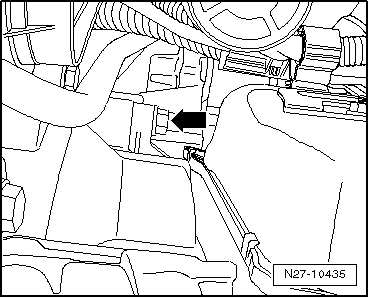

-  Dévisser la vis de fixation du corps de filtre à air -flèche-.
-  Extraire le corps de filtre à air du palier en caoutchouc en le tirant vers le haut.
-  Retirer le corps de filtre à air du véhicule.

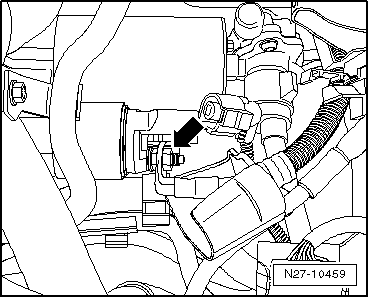

-  Dévisser le câble de masse -flèche- de la boîte de vitesses, puis le mettre de côté.

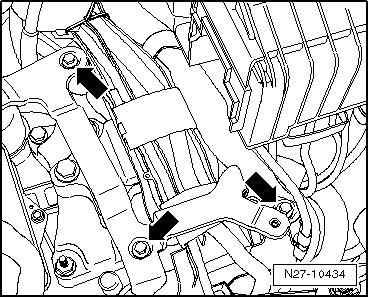

-  Dévisser les vis de fixation du support de filtre à air -flèches-.
-  Retirer le support du véhicule.
-  Déposer l'insonorisant → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.

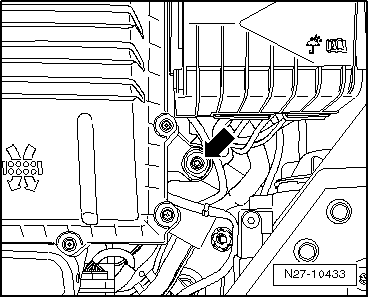

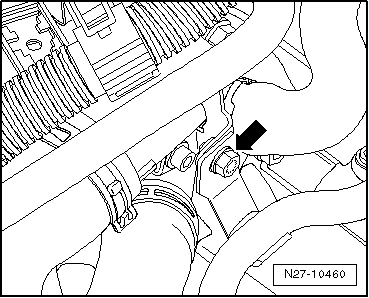

-  Dévisser la vis de fixation inférieure -flèche- du démarreur.

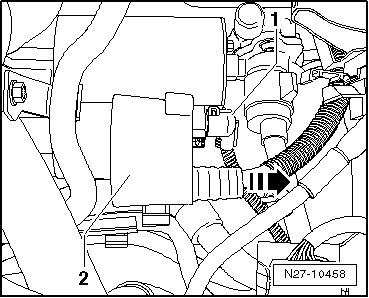

-  Débrancher le connecteur -1- et retirer le capuchon de protection -2- du contacteur électromagnétique en le faisant coulisser dans le sens de la -flèche-.

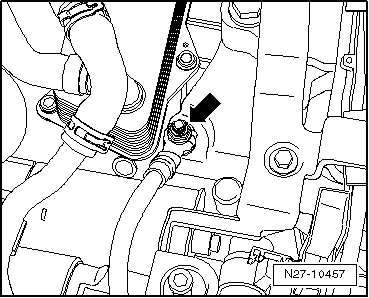

-  Dévisser le câble positif -flèche-.

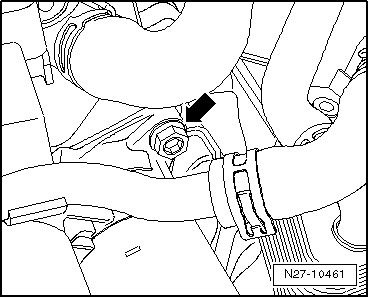

-  Dévisser la vis de fixation du tuyau de liquide de refroidissement -flèche-.

-  Dévisser la vis de fixation supérieure du démarreur -flèche-.
-  Retirer le démarreur du véhicule par le haut.
Repose :
La repose s'effectue de façon analogue dans l'ordre inverse de la dépose ; il faut alors tenir compte de ce qui suit :
-  Serrer les vissages aux couples prescrits → Chapitre.
