Revue Technique Automobile Volkswagen Golf 5: Véhicules avec moteur TDI 2,0 l, boîte à double embrayage (DSG)

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Alimentation courant démarreur - GRA / Démarreur / Véhicules avec moteur TDI 2,0 l, boîte à double embrayage (DSG)

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Clé dynamométrique -V.A.G 1331-
Clé dynamométrique -V.A.G 1332-
Pince pour colliers à lame-ressort -VAS 5024-


Dépose :
-  Déconnecter la batterie → Chapitre.

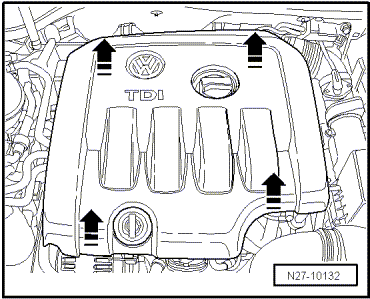

-  Retirer le cache de moteur par le haut -flèches-.

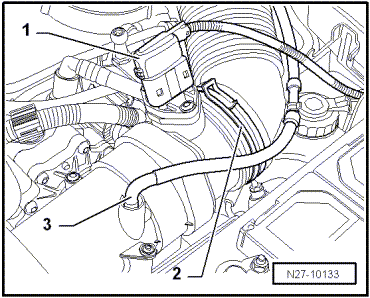

-  Débrancher le connecteur -1-, détacher le collier à lame-ressort -2- à l'aide de la pince pour colliers à lame-ressort -VAS 5024- et débrancher le flexible de dépression -3-.

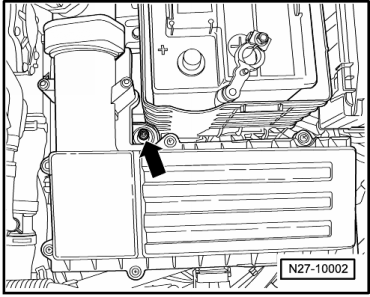

-  Dévisser la vis de fixation du corps de filtre à air -flèche-.

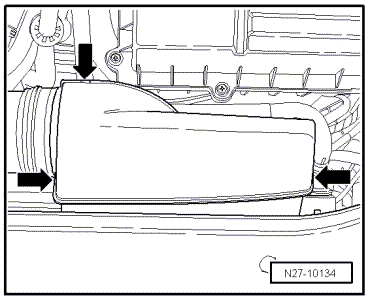

-  Déverrouiller les ergots de fixation -flèches- et retirer le cache.

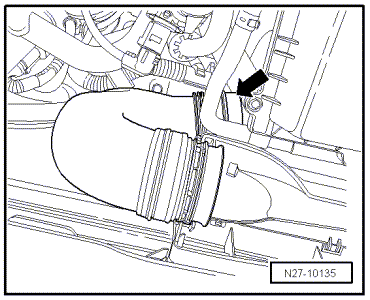

-  Débrancher le flexible -flèche- du corps de filtre à air et le retirer.
-  Dégager le corps de filtre à air de ses supports en le tirant vers le haut et le retirer.

-  Pousser le cache de protection dans le sens de la -flèche- pour le retirer du contacteur électromagnétique.

-  Dévisser le câble positif -1- et débrancher le connecteur de la borne 50 -2-.

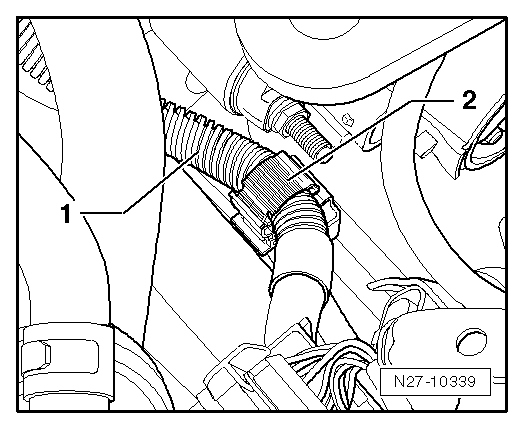

-  Déclipser le câble -1- du support de câble -2-.

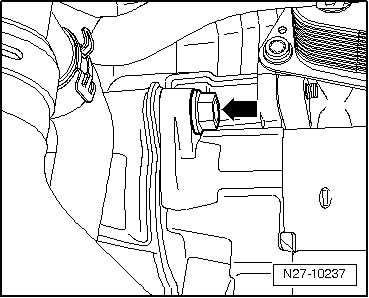

-  Dévisser la vis de fixation supérieure du démarreur -flèche-.

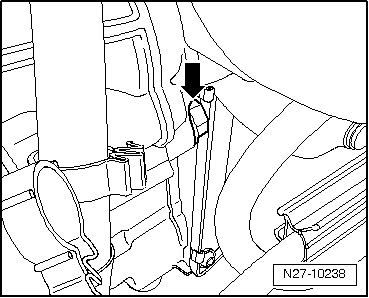

-  Dévisser la vis de fixation inférieure du démarreur -flèche-.
-  Retirer le démarreur du véhicule par le haut.
Repose :
La repose s'effectue de façon analogue dans l'ordre inverse de la dépose ; il faut alors tenir compte de ce qui suit :
-  Serrer les vissages aux couples prescrits → Chapitre.
