Revue Technique Automobile Volkswagen Golf 5: Véhicules avec moteur à injection 3,2 l, boîte mécanique

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Alimentation courant démarreur - GRA / Démarreur / Véhicules avec moteur à injection 3,2 l, boîte mécanique

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Clé dynamométrique -V.A.G 1331-
Clé dynamométrique -V.A.G 1332-
Pince pour colliers à lame-ressort -VAS 5024-


Dépose :
-  Déconnecter la batterie → Chapitre.

-  Désolidariser le collier à lame-ressort -1- à l'aide de la pince pour colliers à lame-ressort -VAS 5024 A- et débrancher le connecteur -2-.

-  Déverrouiller l'ergot de fixation -flèche- et retirer le couvercle en procédant dans le sens de la -flèche-.

-  Déverrouiller les ergots de fixation -flèches-, puis retirer le guidage d'air -1- du support en procédant vers l'avant dans le sens de la -flèche-.

-  Dévisser la vis de fixation du corps de filtre à air -flèche-.
-  Extraire le corps de filtre à air du palier en caoutchouc en le tirant vers le haut.
-  Retirer le corps de filtre à air du véhicule.

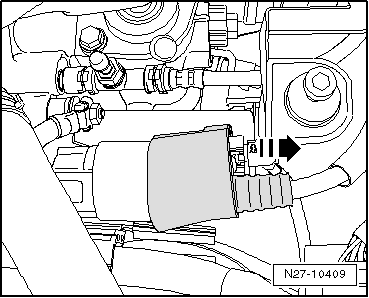

-  Pousser le cache de protection dans le sens de la -flèche- pour le retirer du contacteur électromagnétique.

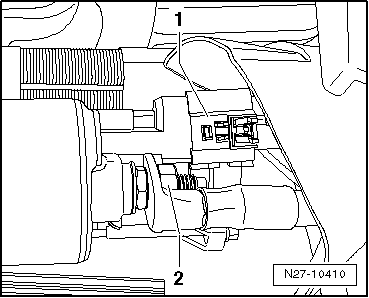

-  Débrancher le connecteur de la borne 50 -1- et dévisser le câble positif -2-.

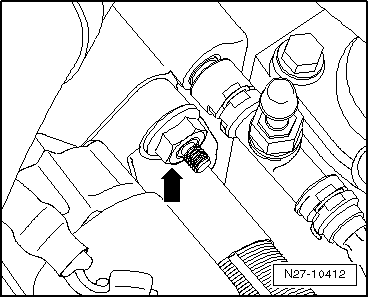

-  Dévisser le câble de masse de la vis de fixation du démarreur -flèche-.

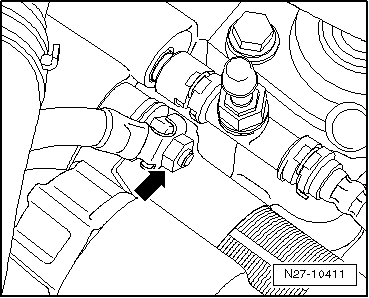

-  Dévisser la vis de fixation du démarreur -flèche-.
-  Déposer l'insonorisant → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.

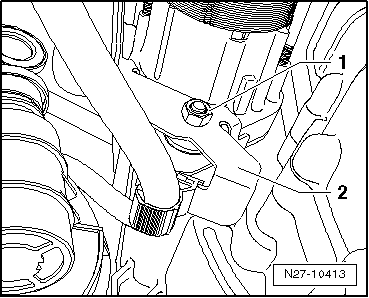

-  Dévisser l'écrou de fixation -1- de la vis de fixation inférieure du démarreur.
-  Retirer le support de câble -2-.

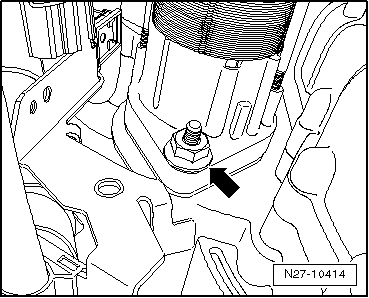

-  Dévisser la vis de fixation du démarreur -flèche-.
-  Retirer le démarreur du véhicule par le bas.
Repose :
La repose s'effectue de façon analogue dans l'ordre inverse de la dépose ; il faut alors tenir compte de ce qui suit :
-  Serrer les vissages aux couples prescrits → Chapitre.
