Désassemblage
| - | Déposer l'appareil de chauffage → Chapitre. |
| - | Boîtier répartiteur d'air: dépose → Chapitre. |

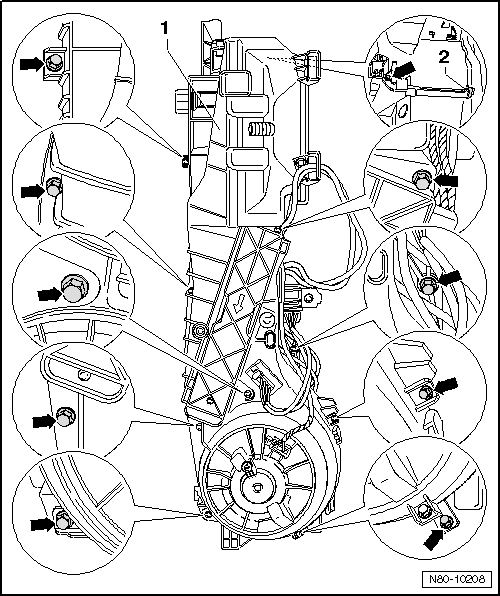

| - | Détacher l'agrafe -2- et desserrer les vis -flèches- de l'appareil de chauffage. |
| - | Désolidariser l'appareil de chauffage. |
Assemblage
Le réassemblage s'effectue dans l'ordre inverse du désassemblage.
Boîtier répartiteur d'air : dépose et repose
Unité de positionnement des volets de répartition d'air : dépose et reposeRésistance chauffante de chauffage d'appoint -Z35- : dépose et repose -
Véhicules jusque 1K-7P015628 et 1K-7B084800
Nota
Uniquement sur les véhicules à moteur diesel sans chauffage
d'appoint.
Contrôler : avec le système de diagnostic embarqué, de
métrologie et d'information -VAS 5051- (ou modèle ultérieur),
sous Chauffage, ...
Lettres-repères, appariement des ensembles et capacités de remplissage, Golf
2004
Boîte de vitesses mécanique
0AG
à six vitesses
Lettres-repères
GAJ
GMW
GVV
Production
de
Ã
08.03
08.03
08.03
08.03
08.03
07.04
Appariement
Moteur
1,6 l - 85 kW
1, ...
Connecteurs du système intégré d'autoradio et de navigation " RNS 510 " :
vue d'ensemble
1 -
Connecteur multibroche 1, 8 raccords
Bornage
→ Chapitre
2 -
Connecteur multibroche 2, 8 raccords
Bornage
→ Chapitre
3 -
Connecteur multibro ...
