Revue Technique Automobile Volkswagen Golf 5: Unité de montage : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Toit coulissant / Unité de montage : dépose et repose

ATTENTION !   ATTENTION !
Ne déposer et reposer l'entraîne-câble du couvercle en verre du toit ouvrant coulissant/relevable que lorsque le toit est fermé (position zéro).
Les consignes à respecter pour la dépose et la repose du câble d'entraînement sont les suivantes : couper le moteur et le contact d'allumage, retirer la clé et ouvrir la porte.


Dépose

Déposer le ciel prémoulé → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70

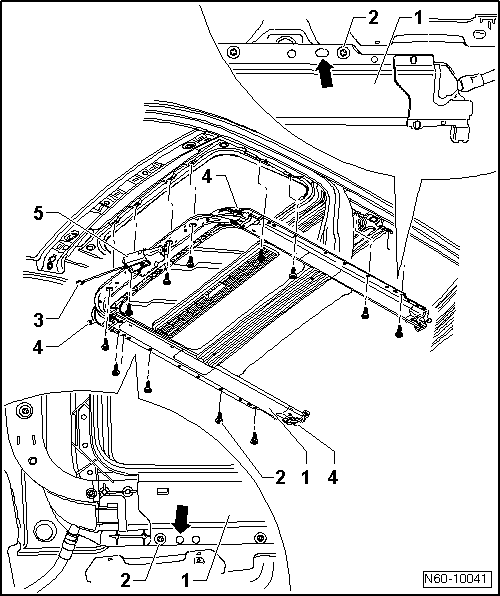

Débrancher les flexibles d'évacuation d'eau -4- de l'unité de montage -1-.
Débrancher le connecteur -3- de l'entraîne-câble -5- du couvercle en verre de toit ouvrant coulissant/relevable.
Dévisser les vis -2- et retirer l'unité de montage -1- du véhicule avec l'aide d'un second opérateur.

Repose

Mettre en place l'unité de montage -1- dans la baie de pavillon avec l'aide d'un second opérateur.
Pendant le montage, ajuster l'unité de montage -1- dans le pavillon au moyen de deux tiges cylindriques (forets retournés) à 12 mm du côté avant droit -flèche- et à 10 mm du côté arrière gauche -flèche-.
L'unité de montage ne doit pas porter sur le cadre de pavillon.
Mettre en place les vis -2-.
Vérifier l'agencement correct des câbles et des connecteurs des consommateurs électriques du pavillon ; si nécessaire, procéder à cet agencement.
Serrer (8 Nm) l'unité de montage -1- de l'entraîne-câble -5- de toit ouvrant coulissant/relevable ; commencer à droite et à gauche en allant vers l'arrière.
Monter les flexibles d'évacuation d'eau -4-.
Mettre en place le connecteur -3- de l'entraîne-câble -5- du toit ouvrant coulissant/relevable.
Reposer le ciel prémoulé → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.
Unité de montage : vue d'ensemble du montage
1 -  Unité de montage Dépose et repose → Chapitre 2 -  Vis 12 unités 8 N ...

Commande sans courant
  Nota En cas de coupure de courant, l'entraîne-câble du toit ouvrant coulissant/relevable avec couvercle en verre peut être actionné à l'aide d'une ...
