Revue Technique Automobile Volkswagen Golf 5: Transmetteur de dépression du servofrein -G483- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Systèmes de freinage / ABC, ADR, ASR, EDS, ESP / Pièces du dispositif ESP : dépose et repose / Transmetteur de dépression du servofrein -G483- : dépose et repose

Dépose
-  Déposer et reposer la batterie → Ã‰quipement électrique; Groupe de rép.27.
-  Déposer le support de batterie.

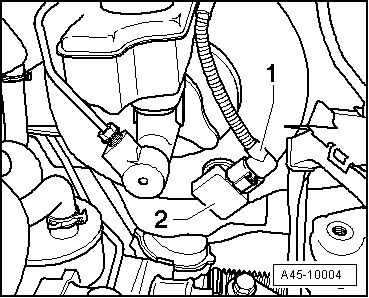

-  Débrancher le connecteur -1- du transmetteur de dépression du servofrein -G483--2-.
-  Insérer un tournevis dans la gorge où le circlips est logé en le faisant passer entre la butée et l'une des extrémités du circlips.

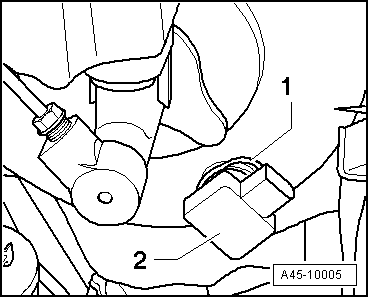

-  Faire sortir le circlips -1- de la gorge jusqu'à ce qu'il soit possible d'extraire du servofrein le transmetteur de dépression du servofrein -G483--2-.
Repose
-  La repose s'effectue dans l'ordre inverse de la dépose.
