Revue Technique Automobile Volkswagen Golf 5: Touche de déverrouillage de la trappe à carburant -E319- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs int.,protection antivol / Lampes et commutateurs dans les portes avant / Touche de déverrouillage de la trappe à carburant -E319- : dépose et repose

  Nota
L'éclairage pour touche -E319-, qui ne peut pas être remplacé individuellement, est intégré à la touche de verrouillage de la trappe à carburant -L76-.
Dépose :
-  Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.
-  Déposer le revêtement de porte → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.

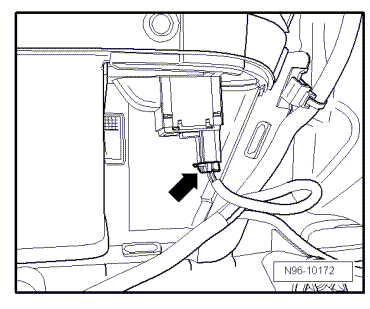

-  Débrancher le connecteur -flèche-.

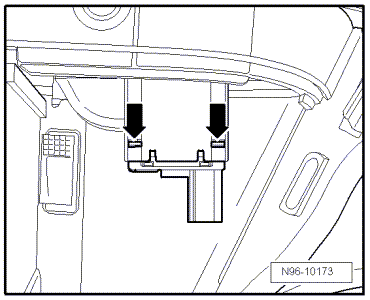

-  Déverrouiller les ergots de fixation -flèches- et retirer la commande du revêtement de porte.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
