Dépose
Déposer l'insonorisant → Groupe de rép.50

Déposer la partie avant de la coquille de passage de roue avant droite → Groupe de rép.66.
ATTENTION !   ATTENTION !
Il y a risque de brûlure.
Le silencieux peut être brûlant.
Avant de procéder à la dépose, laisser refroidir le silencieux.

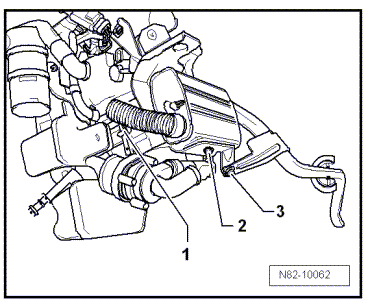

Détacher le collier de fixation du tuyau d'échappement -1-, puis dévisser les vis -2- et -3- (6 Nm).
Retirer le système d'échappement.
Repose
Pour la repose, procéder dans l'ordre inverse de la dépose.
Prudence !   Prudence !
Le système d'échappement doit être posé de telle manière que le câblage ne le touche pas (risque de court-circuit).
