Revue Technique Automobile Volkswagen Golf 5: Pompe de circulation -V55- : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage d`appoint / Chauffage d`appoint- Amplificateur de chaleur / Chauffage stationnaire/d'appoint / Pompe de circulation -V55- : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Colliers de durites jusqu' à Ø 25 mm -3094-
Dépose
-  Déposer l'insonorisant → Groupe de rép.50
-  Déposer la partie avant de la coquille de passage de roue avant droite → Groupe de rép.66.

-  Étrangler les durites à l'aide des pinces à flexibles jusqu'à Ø 25 mm -3094-.

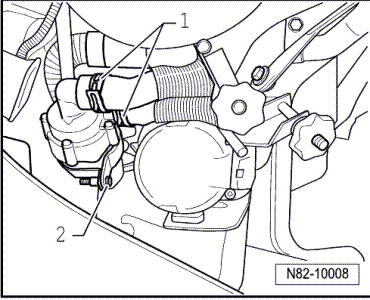

-  Détacher les colliers -1-.
ATTENTION !   ATTENTION !
Il y a risque de brûlure par le liquide bouillant.
À moteur chaud, la température du liquide de refroidissement peut être supérieure à 100 0C. Le système de refroidissement est sous pression.
Si nécessaire, abaisser la pression et la température avant de procéder aux réparations.
-  Débrancher les durites de la pompe de circulation -V55-.
-  Débrancher la fiche de la pompe de circulation -V55-.
-  Dévisser la vis -2- et retirer la pompe de circulation -V55-.
Repose
Continuer la repose dans l'ordre inverse de la dépose en tenant compte des éléments suivants :
-  Après la repose de la pompe de circulation -V55-, il faut purger le circuit de liquide de refroidissement → Chapitre.
