  Nota
La dépose et la repose sont décrites pour le côté droit du véhicule. La dépose et la repose pour le côté gauche s'effectuent de façon analogue.

Dépose

-  Couper le contact d'allumage.
Véhicules 2 portes
-  Déposer le revêtement supérieur de montant B. Il n'est pas nécessaire de déposer l'étrier de guidage de la ceinture de sécurité avant → Chapitre.
-  Déposer la banquette → Chapitre.
-  Déposer le dossier → Chapitre.
-  Déposer le revêtement latéral → Chapitre.
Véhicules 4 portes â–º06/2005
-  Déposer la banquette → Chapitre.
-  Déposer le rembourrage latéral, véhicules 4 portes :
Avec sac gonflable latéral arrière → Chapitre
Sans sac gonflable latéral arrière → Chapitre
-  Déposer le revêtement de passage de roue, véhicules 4 portes → Chapitre.
Véhicules 4 portes avec sac gonflable latéral arrière 06/2005â–º
-  Déposer le rembourrage latéral, véhicules 4 portes :
Avec sac gonflable latéral arrière → Chapitre
-  Déposer le revêtement de passage de roue, véhicules 4 portes → Chapitre.
Véhicules 4 portes sans sac gonflable latéral arrière 06/2005â–º
-  Déposer le revêtement de passage de roue, véhicules 4 portes sans sac gonflable latéral arrière → Chapitre.

Tous les véhicules
-  Retirer de ses crantages le cache de porte-serrure dans la zone de jonction avec le support.

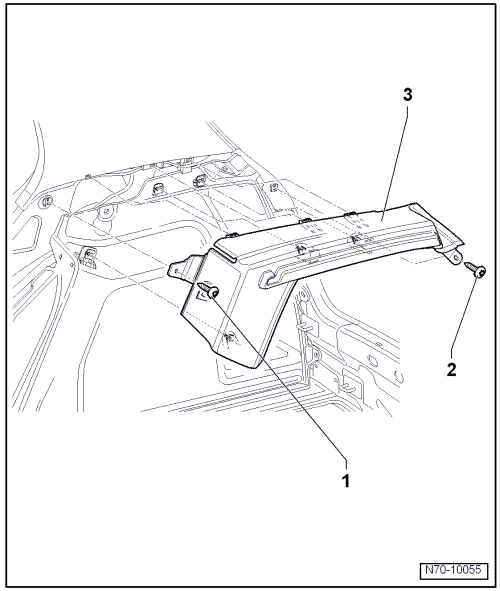

-  Dévisser les vis -1- et -2- (1,5 Nm).
-  Retirer le support -3- de ses logements.
-  En fonction de l'équipement du véhicule, débrancher les câblages du support.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
  Nota
Avant le montage, vérifier que les agrafes de fixation ne sont pas endommagées et les remplacer si nécessaire.
