Revue Technique Automobile Volkswagen Golf 5: Support du pare-chocs : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Pare- chocs / Pare-chocs avant / Support du pare-chocs : vue d'ensemble du montage

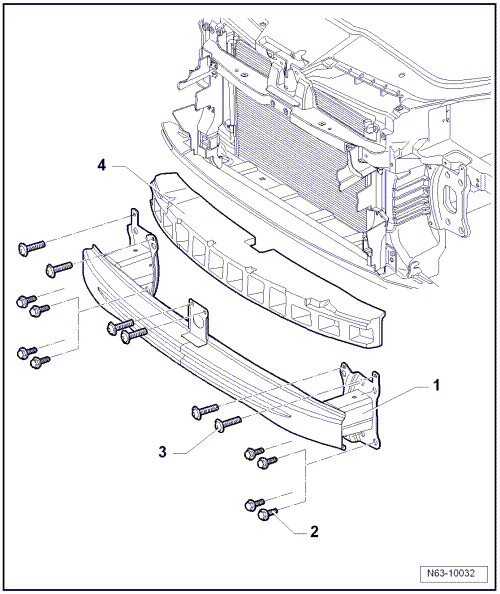

1 -  Support de pare-chocs
2 -  Vis
Quatre unités de chaque côté
60 Nm
3 -  Vis
Au nombre de six
8 Nm
4 -  Pièce en mousse
Autoadhésive
De différentes formes
