Revue Technique Automobile Volkswagen Golf 5: Soufflet : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Toit coulissant / Soufflet : dépose et repose

Dépose

Pousser le panneau occulteur en arrière.
Amener le couvercle en verre du toit ouvrant coulissant/relevable en position d'ouverture.

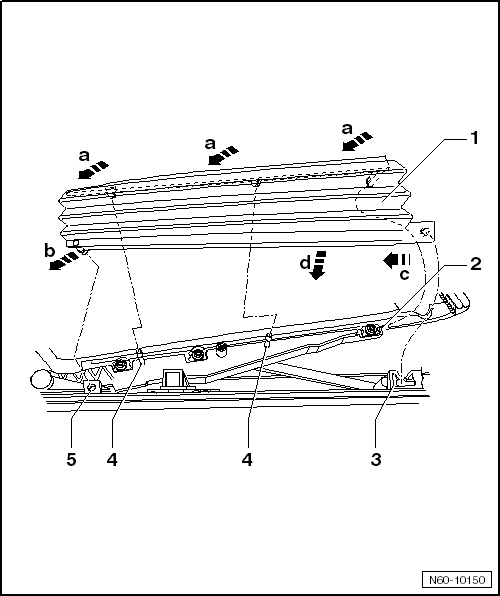

Retirer le soufflet -1- des goupilles de fixation -4--flèches a-.
Retirer le soufflet -1- des fixations avant du guide-coulisse -5--flèche b-.
Tirer le soufflet -1- dans le guide -3- légèrement vers l'avant -flèche c-.
Retirer le soufflet -1--flèche d-.

Repose

Pousser le panneau occulteur en arrière.
Amener le couvercle en verre du toit ouvrant coulissant/relevable en position d'ouverture.

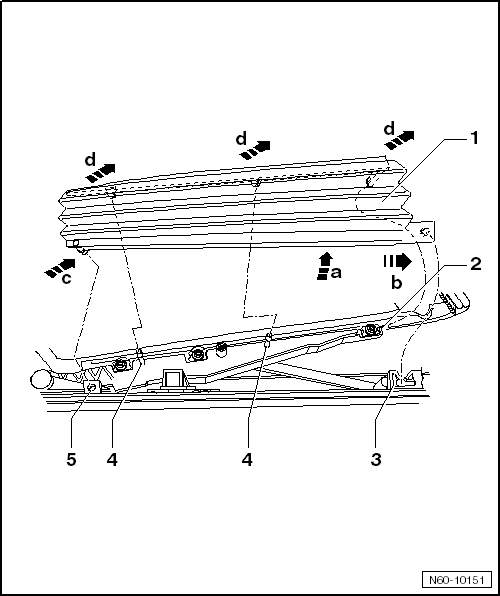

Introduire le soufflet -1- tout d'abord à l'arrière dans la fixation -2--flèche a-.
Pousser le soufflet -1- légèrement vers l'arrière -flèche b-.
Clipser le soufflet -1- dans la partie inférieure du guide-coulisse ainsi que dans la fixation avant -5--flèche c-.
Placer
Clipser le soufflet -1- sur les goupilles de fixation -4- dans le guide de coulisse -flèches d-.
