Revue Technique Automobile Volkswagen Golf 5: Servomoteur de réglage du site des projecteurs : dépose et repose (fabricant des projecteurs : Visteon)

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Projecteur / Servomoteur de réglage du site des projecteurs : dépose et repose (fabricant des projecteurs : Visteon)

Dépose :
  Nota
En cas de dépose-repose ou de remplacement de servomoteurs, il faut contrôler le réglage des projecteurs et régler les projecteurs si nécessaire → Brochure38.
Les figures représentent le remplacement du servomoteur de réglage du site des projecteurs sur le projecteur gauche.
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
-  Déposer le projecteur → Chapitre.

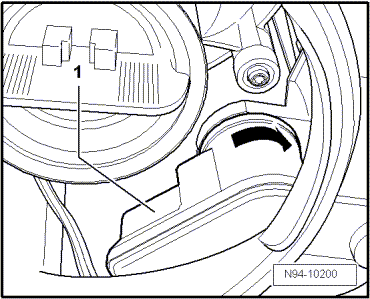

-  Tourner le cache -1- dans le sens de la -flèche- et le retirer.

-  Tourner le servomoteur de réglage du site des projecteurs-1- dans le sens de la -flèche-.

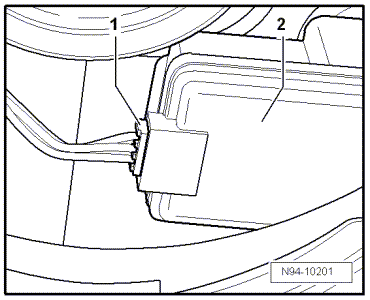

-  Débrancher la fiche -1- du servomoteur du réglage du site des projecteurs-2-.

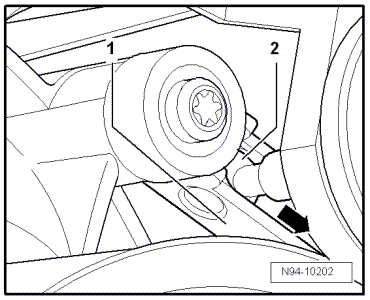

-  Déplacer le servomoteur de réglage du site des projecteurs de telle manière qu'il soit possible d'extraire la rotule -2- du servomoteur de réglage du site des projecteurs de son logement -1- dans le sens de la -flèche-.
-  Retirer le servomoteur de réglage du site des projecteurs du boîtier de projecteur.
Repose :
La repose s'effectue dans l'ordre inverse de la dépose en tenant toutefois compte de ce qui suit :

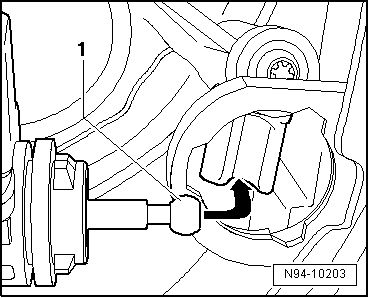

-  Mettre en place la rotule du servomoteur de réglage du site des projecteurs-1- avec précaution dans le guide de rotule -flèche-.
Prudence !   Prudence !
Veiller à positionner correctement le capuchon lors de sa repose. Toute pénétration d'eau risque de détruire le projecteur.
-  Contrôler les différentes fonctions du projecteur.
-  Contrôler le réglage des projecteurs et régler les projecteurs si nécessaire → Brochure38.
