Revue Technique Automobile Volkswagen Golf 5: Serrure de porte : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Porte AV, couliss, à vantaux,  verrouil.centr. / Serrure de porte : dépose et repose

  Nota
Sont décrites uniquement la dépose et la repose de la serrure de porte, côté droit. La dépose et la repose de la serrure de porte, côté gauche, s'effectuent de façon analogue.

Dépose
-  Déposer la tôle extérieure de porte → Chapitre.
-  Déposer l'étrier de fixation → Chapitre.

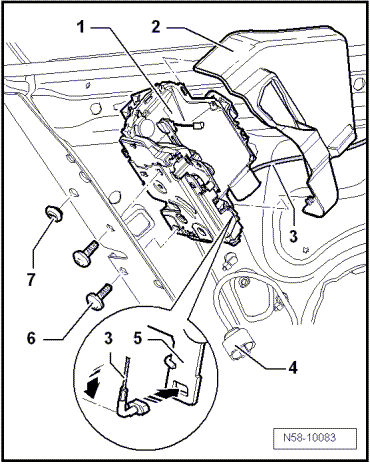

-  Débrancher le connecteur -4-.
-  Dévisser les vis -6-.
-  Extraire le câble -3- du levier d'inversion -5- et retirer la serrure de porte -1-.
Le cache -2- n'est pas compris dans l'ensemble de livraison de la serrure de porte.

Repose
Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
Couple de serrage des vis : 18 Nm
Ensuite, effectuer impérativement un contrôle de fonctionnement porte ouverte, car la porte ne peut pas être ouverte si le câble Bowden n'a pas été réglé et clipsé correctement.
Étrier de fixation : dépose
  Nota Sont décrites uniquement la dépose et la repose de l'étrier de fixation droit. La dépose et la repose de l'étrier de fixation gauche s'effect ...

Renfort latéral : vue d'ensemble du montage
  Prudence ! Les vis et écrous de la barre de renfort sont également peints en production. Cela implique un grand ...
