 Nota
|
Dépose
|

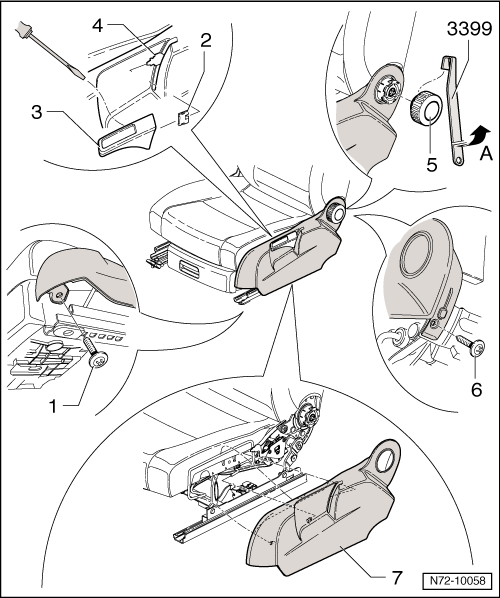

| - | Dévisser la vis -1- (2,5 Nm). |
| - | Pousser la languette de l'agrafe de fixation -2- vers l'intérieur à l'aide d'un petit tournevis et retirer la poignée -3- du levier de réglage -4- par le bas. |
Nota| Par souci de clarté, l'agrafe de retenue est représentée déposée sur la figure. |
| - | Retirer l'agrafe de retenue -2- du levier de réglage -4-. |
| - | Faire prendre prise l'outil de montage -3399- derrière un crantage de la molette de réglage du dossier -5-. |
| - | Soulever l'outil de montage -3399- vers l'extérieur -flèche A- et dégager ainsi du siège la molette de réglage du dossier. |
| - | Dévisser la vis -6- (2,5 Nm). |
| - | Retirer, dans le sens de la marche, le revêtement -7- des logements situés dans l'armature de siège. |
Repose
| - | La repose s'effectue dans l'ordre inverse de la dépose. |
