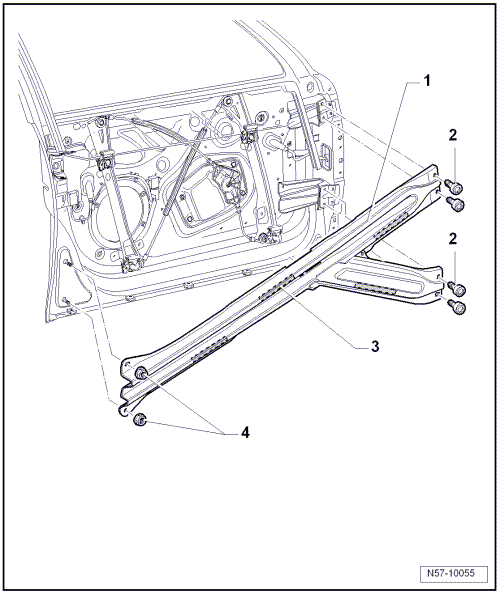

1 - | Renfort latéral |
2 - | Vis |
Au nombre de quatre |
20 Nm |
3 - | Insonorisant |
4 - | Écrou |
Au nombre de deux |
20 Nm |
Boîtier de rétroviseur : dépose et repose
Nota
Sont décrites uniquement la dépose et la repose du boîtier
de rétroviseur gauche. La dépose et la repose du boîtier de
rétroviseur droit s'effectuent de façon analogue.
Dépose
-  ...
Connecteurs du système intégré d'autoradio et de navigation " RNS 300 " :
vue d'ensemble
1 -
Connecteur multibroche 1, 8 raccords
Bornage
→ Chapitre
2 -
Connecteur multibroche 2, 8 raccords
Bornage
→ Chapitre
3 -
Connecteur multibroche 3, 12 raccords
...
Courroie multipistes : dépose et repose
Outillage spécial, contrôleurs,
appareils de mesure et matériel nécessaires
Clé à vis de 16
Dépose
-
Déposer le carénage sous moteur.
-
Repé ...
