Revue Technique Automobile Volkswagen Golf 5: Rembourrage latéral avec sac gonflable latéral intégré, véhicules 4 portes : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Châssis siège / Sièges arrière / Rembourrage latéral avec sac gonflable latéral intégré, véhicules 4 portes : dépose et repose

  Nota
La dépose et la repose sont décrites pour le côté droit du véhicule. La dépose et la repose pour le côté gauche s'effectuent de façon analogue.

Dépose

ATTENTION !   ATTENTION !
Respecter les consignes de sécurité relatives aux interventions sur le sac gonflable.
-  Déconnecter la batterie → Groupe de rép.27.
-  Déposer la banquette → Chapitre.

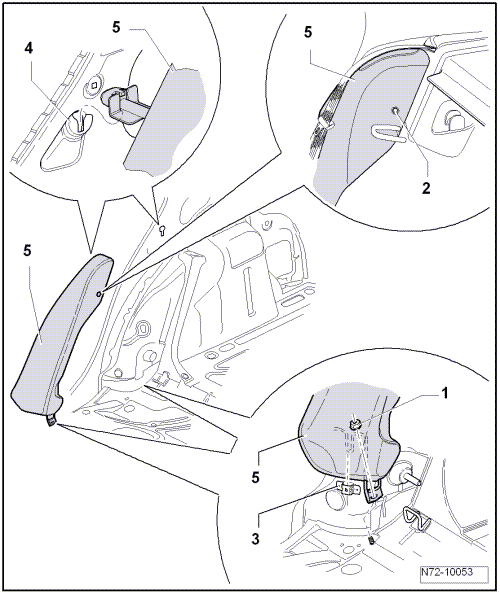

-  Dévisser l'écrou -1- (8 Nm).
-  Rabattre le dossier en avant, retirer le capuchon et desserrer la vis -2- (8 Nm).
  Nota
Le cache et la vis -2- ont été supprimés après le démarrage de la production de série et ne sont par conséquent pas montés sur tous les véhicules.
-  Dégager, en le soulevant, le rembourrage latéral -5- des logements -3- et -4- situés dans la carrosserie.
ATTENTION !   ATTENTION !
Les décharges électrostatiques risquent d'entraîner le déclenchement inopiné du sac gonflable. Avant de débrancher les câbles d'allumage et de masse, le mécanicien doit donc se décharger de son électricité statique. À cet effet, il doit par ex. toucher brièvement la carrosserie ou la gâche de serrure de porte.
-  Débrancher le câblage du sac gonflable latéral arrière.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
-  Mettre le contact d'allumage.
ATTENTION !   ATTENTION !
Veiller à ce que personne ne se trouve dans le véhicule.
-  Reconnecter la batterie → Groupe de rép.27.
