Revue Technique Automobile Volkswagen Golf 5: Pince à sertir -VAS 1978/1A

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique - Informations générales / Câblages / Câblages et connecteurs : réparation / Pince à sertir -VAS 1978/1A

La pince à sertir -VAS 1978/1A- ou la pince à sertir (élément de base) -VAS 1978/1-2- est utilisée en combinaison avec la tête interchangeable 0,35-2,5 mm/2 -VAS 1978/1-1-, ou la tête interchangeable 4,0-6,0 mm/2 -VAS 1978/2A- pour le sertissage des manchons de la caisse pour réparation des câblages.
Sertissage des manchons à l'aide de la pince à sertir -VAS 1978/1A- → Chapitre.
Les têtes interchangeables suivantes sont disponibles pour la pince à sertir (élément de base) -VAS 1978/1-2- :
Tête interchangeable 0,35 mm2 - 2,5 mm2 -VAS 1978/1-1-
Tête interchangeable 4,0 mm2 - 6,0 mm2 -VAS 1978/2A-
Tête interchangeable pour contact JPT -VAS 1978/9-1-
En liaison avec la tête interchangeable contact JPT -VAS 1978/9-1-, la pince à sertir est utilisée pour le sertissage de contacts sur des câbles individuels lors des réparations de câbles de section allant jusqu'à 0,35 mm2 → Chapitre.
Remplacement d'une tête interchangeable :
Ouvrir complètement la pince à sertir.

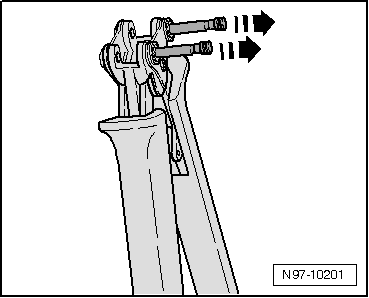

Décliqueter les deux goupilles de verrouillage -flèches- de l'élément de base de la pince à sertir.

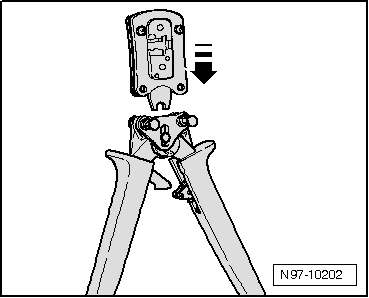

Engager par le haut la tête interchangeable nécessaire -flèche- dans l'élément de base de la pince à sertir.

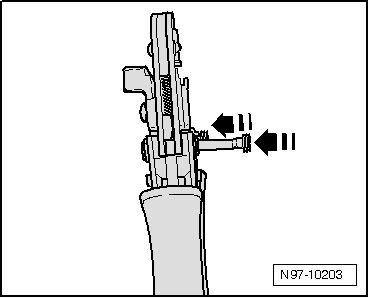

Verrouiller la tête interchangeable en enfonçant les goupilles -flèches- dans l'élément de base de la pince à sertir.


Réparation des câblages

  Nota
Tenir compte des indications générales concernant la réparation de l'équipement électrique → Chapitre "Remarques générales sur la réparation de l'équipement électrique".
Pulseur d'air chaud, 220 V / 50 Hz -VAS 1978/14-
  Prudence ! Lors du rétrécissement des manchons à sertir, veiller à ne pas endommager d'autres câbles, pièces en ...

Remarques sur la réparation des câbles de sacs gonflables et de rétracteurs de ceintures
Pour la réparation des câbles du système de sacs gonflables et de rétracteurs de ceintures, il faut respecter, en plus des instructions de réparation générales ...
