| Dépose |

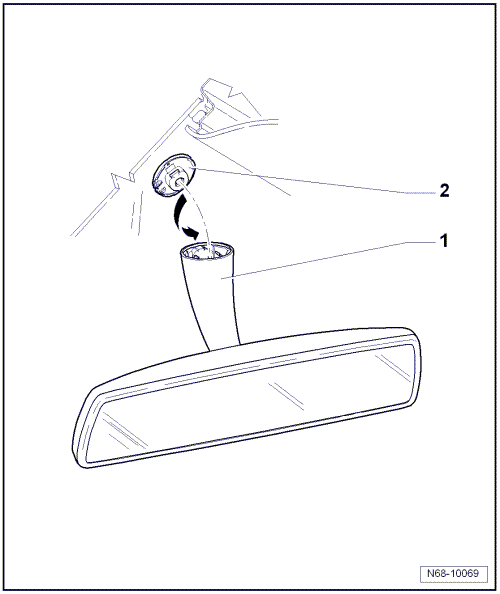

| Tourner le rétroviseur intérieur -1- de 90 dans le sens inverse des aiguilles d'une montre, -flèche- et le détacher de la plaque de collage -2-. |
Repose
| - | La repose s'effectue dans l'ordre inverse de la dépose. |
Plaque de retenue du rétroviseur intérieur avec détecteur de pluie : collage
Plaque de retenue du rétroviseur intérieur sans détecteur de pluie : collageCircuit frigorifique avec étrangleur et réservoir collecteur
Les flèches indiquent le sens d'écoulement du fluide frigorigène.
A- Côté basse pression du circuit frigorifique.
B- Côté haute pression du circuit frigorifique.
Pièce
État du
fluide ...
Carter d'embrayage : dépose et repose - vue d'ensemble du montage
1 -
Vis à tête conique
Déposer et reposer
→ Repère
2 -
Arbre à bride avec ressort de pression
Déposer et reposer
→ Chapitre
Compléter
→ Chapitre
...
Monogrammes arrière : cotes - GTI et R32
1 -
Cote a = 50 mm
De l'arête extérieure du hayon jusqu'au monogramme.
2 -
Cote b = 90 mm
Du bord inférieur du hayon jusqu'au bord inférieur du monogramme.
...
