Revue Technique Automobile Volkswagen Golf 5: Projecteurs : adaptation en vue de passer d'une circulation à gauche à une circulation à droite

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs ext. / Projecteur / Projecteurs : adaptation en vue de passer d'une circulation à gauche à une circulation à droite

  Nota
Le kit de conversion des projecteurs comprend deux films plastiques.
Tenir compte des différents numéros de pièces de kit d'adaptation des projecteurs selon qu'il s'agit de passer de la circulation à droite à la circulation à gauche ou inversement.
Avant de procéder à la modification, nettoyer le verre diffuseur des projecteurs.
Après le retrait du film plastique de marouflage du diffuseur, éliminer les résidus de colle sur le projecteur.
Positionner la commande d'éclairage sur " 0 ".
Nettoyer le verre diffuseur du projecteur.

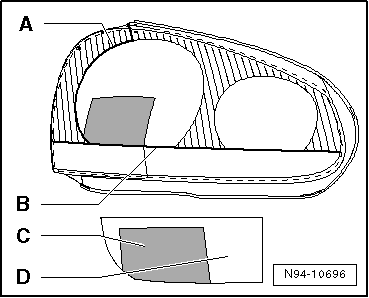

Projecteur gauche :

Retirer la feuille protectrice située au dos du film de montage -D- uniquement dans la zone -C-.
Ajuster l'arête inférieure du film de montage -D- sur la ligne -B- située sur le verre diffuseur du projecteur.
Ajuster simultanément l'arrondi du film de montage -D- sur la ligne -A- du verre diffuseur du projecteur.
Appliquer la zone -C- fermement contre le diffuseur du projecteur.
Retirer avec précaution le film de montage -D- du diffuseur du projecteur.
Le film de masquage -C- reste sur le diffuseur du projecteur.

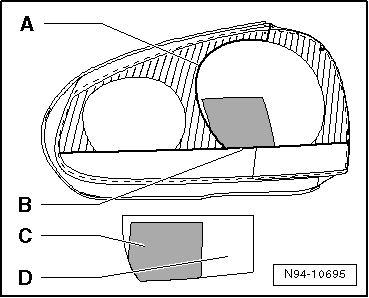

Projecteur droit :

Retirer la feuille protectrice située au dos du film de montage -D- uniquement dans la zone -C-.
Ajuster l'arête inférieure du film de montage -D- sur la ligne -B- située sur le verre diffuseur du projecteur.
Ajuster simultanément l'arrondi du film de montage -D- sur la ligne -A- du verre diffuseur du projecteur.
Appliquer la zone -C- fermement contre le diffuseur du projecteur.
Retirer avec précaution le film de montage -D- du diffuseur du projecteur.
Le film de masquage -C- reste sur le diffuseur du projecteur.
  Nota
Les éventuels restes de colle doivent être éliminés à l'aide de nettoyants à base d'alcool ou de mélange d'alcool et d'eau. Par exemple avec un chiffon imbibé d'isopropanol.
Transmettre au client les indications adéquates concernant l'élimination de résidus de colle après l'enlèvement de la surface de recouvrement.


Projecteurs : réglage

Régler les projecteurs → Brochure38.
