Revue Technique Automobile Volkswagen Golf 5: Cylindre alternatif de gicleurs : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Essuie- glace et lave- glace / Lave-projecteurs / Cylindre alternatif de gicleurs : dépose et repose

Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
-  Extraire du bouclier de pare-chocs les gicleurs en même temps que le capuchon -1- jusqu'en butée.
-  Déclipser le cache -1- de ses paliers -flèches- sur le porte-gicleurs.
-  Déposer le bouclier de pare-chocs avant → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.63.

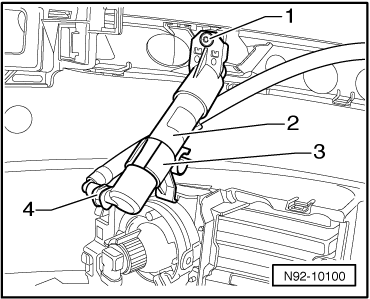

-  Retirer le clip d'arrêt -4- du raccord de flexible.
-  Débrancher le raccord de flexible du cylindre alternatif -2-.
-  Dévisser la vis de fixation -1-.
-  Déclipser le cylindre alternatif -2- du support -3-.
Repose :
La repose s'effectue de façon analogue dans l'ordre inverse de la dépose ; il faut alors tenir compte de ce qui suit :
-  Le flexible allant au cylindre alternatif doit être clipsé dans le support de flexible.
-  Serrer tous les vissages au couple prescrit → Chapitre.
-  Une fois les travaux de montage terminés, purger le lave-projecteurs → Chapitre.
