Revue Technique Automobile Volkswagen Golf 5: Poulie de courroie multipistes : vue d'ensemble du montage (compresseur de climatiseur du fabricant " Denso ")

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Climatiseur / Travaux de maintenance sur le circuit frigorifique devant être effectués exclusivement dans des ateliers adéquats disposant de personnel spécialisé / Poulie de courroie multipistes : vue d'ensemble du montage (compresseur de climatiseur du fabricant " Denso ")

  Nota
Ce type de poulie de courroie multipistes est posé sur le compresseur de climatiseur du type " 7SEU17C ".
Suivant le type de compresseur de climatiseur et la version du moteur, différentes versions de poulie de courroie multipistes peuvent être posées → Catalogue de pièces.
Déposer et reposer la poulie de courroie multipistes → Chapitre.

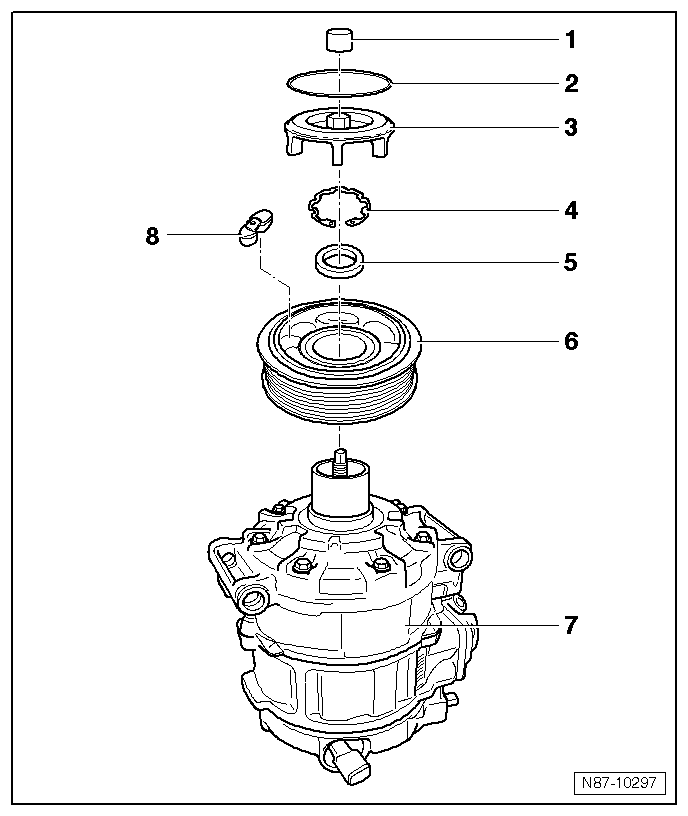

1 -  Capuchon
2 -  Circlips
Déposer avec précaution à l'aide d'un petit tournevis ou d'une pince à becs pointus (faire surtout attention à la poulie de courroie multipistes)
3 -  Bride
4 -  Circlips
Remplacer systématiquement.
Reposer en l'orientant du bon côté (la surface plane doit être orientée vers le compresseur de climatiseur)
5 -  Rondelle d'écartement
6 -  Poulie de courroie multipistes
La poulie de courroie multipistes est en plastique et sensible aux chocs ; c'est pourquoi il faut la manipuler avec une prudence particulière.
Différentes versions → Catalogue de pièces
7 -  Compresseur de climatiseur
Suivant la motorisation et la variante de véhicule dans le pays concerné, différentes versions peuvent être posées → Catalogue de pièces.
Avant de mettre en place la poulie de courroie multipistes, nettoyer le flasque du compresseur de climatiseur.
8 -  Élément en caoutchouc
Au nombre de 6
Désaccouple la poulie de courroie multipistes de l'arbre d'entraînement du compresseur de climatiseur, amortit vibrations et bruits
Pour la repose, enduire légèrement les éléments en caoutchouc, par exemple de pâte de montage pour pneus ou d'une solution savonneuse (comme produit antifriction).
Compresseur de climatiseur : dépose et repose
Dépose   Nota Les compresseurs de climatiseur de la société Zexel sont remplacés par des compresseurs de climatiseur de la société Denso. Vo ...

Poulie de courroie multipistes : dépose et repose (compresseur de climatiseur du fabricant " Denso ")
Dépose -  Déposer avec précaution le circlips -A- par ex. à l'aide d'un petit tournevis ou d'une pince à becs pointus en prenant particulièrement so ...
