Revue Technique Automobile Volkswagen Golf 5: Poulie de courroie multipistes : dépose et repose (compresseur de climatiseur du fabricant " Denso ")

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Climatiseur / Travaux de maintenance sur le circuit frigorifique devant être effectués exclusivement dans des ateliers adéquats disposant de personnel spécialisé / Poulie de courroie multipistes : dépose et repose (compresseur de climatiseur du fabricant " Denso ")

Dépose

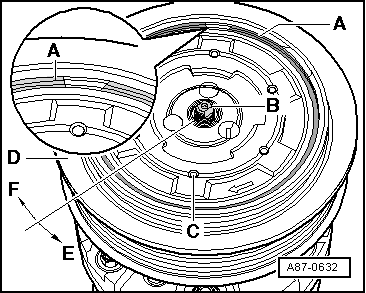

-  Déposer avec précaution le circlips -A- par ex. à l'aide d'un petit tournevis ou d'une pince à becs pointus en prenant particulièrement soin de ne pas endommager la poulie de courroie multipistes.
-  Maintenir l'arbre de commande du compresseur de climatiseur -B- à l'aide d'une clé à six pans du commerce ou d'une clé à douille emmanchée faisant partie du jeu pour amortisseurs -T10001- (suivant la version du compresseur de climatiseur) et tourner le plateau d'entraînement -C- avec la poulie de courroie multipiste -D- dans le sens de la -flèche E- (couple de serrage : 35 Nm).
-  Retirer le plateau d'entraînement -C-.

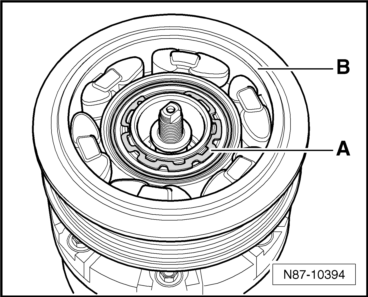

-  Déposer le circlips -A-.
-  Extraire la poulie de courroie multipistes -B-.


Repose

  Nota
Remplacer le circlips -A-.
Avant de mettre en place la poulie de courroie multipistes, nettoyer le flasque du compresseur de climatiseur.

Lors de la repose du circlips -A-, veiller à ce que celui-ci ne soit pas écarté plus que nécessaire pour la repose.
-  Reposer la poulie de courroie multipistes -B-.

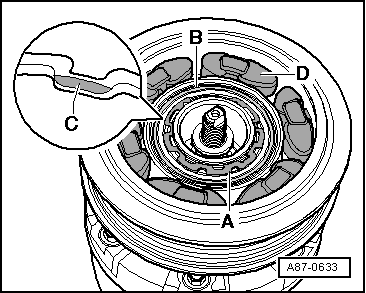

-  Remettre en place le circlips -A- du bon côté, la face biseautée -C- doit faire dos au compresseur de climatiseur (mettre la surface plane vers le compresseur de climatiseur).
-  Mettre en place les éléments en caoutchouc -D- dans la poulie de courroie multipistes -B- comme représenté sur la figure.
  Nota
Pour la repose du plateau d'entraînement, humecter les éléments en caoutchouc -D- légèrement, par exemple de pâte de montage pour pneus ou d'une solution savonneuse (comme produit antifriction).

-  Enfoncer le plateau d'entraînement -C- dans les éléments en caoutchouc -D- jusqu'à ce qu'il porte sur l'arbre du compresseur de climatiseur -B-.
-  Visser le plateau d'entraînement -C- sur l'arbre de compresseur -B- en le tournant dans le sens de la flèche -F-.
-  Reposer le circlips -A-.
