Revue Technique Automobile Volkswagen Golf 5: Porte : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Porte AV, verrouillage central / Porte avant / Porte : vue d'ensemble du montage

  Nota

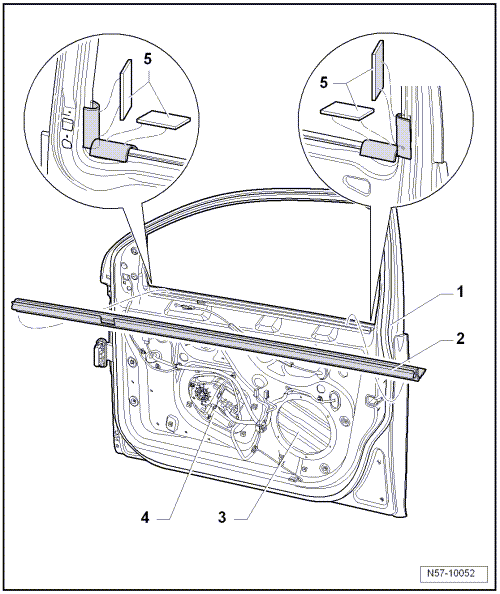

La figure représente le côté droit. La procédure s'effectue de façon analogue du côté gauche.

1 -  Face intérieure de porte
2 -  Lécheur de glace
3 -  Haut-parleur
4 -  Moteur de lève-glace
Déposer → Chapitre
5 -  Insonorisant
Au nombre de quatre
Ruban de tissu adhésif de commercialisation courante 20 mm x 40 mm
Salissures dues au mastic-colle : élimination
-  Pour le nettoyage, il est recommandé d'utiliser le solvant de nettoyage pour colle D 002 000 10. Lors de son utilisation, tenir compte d ...
