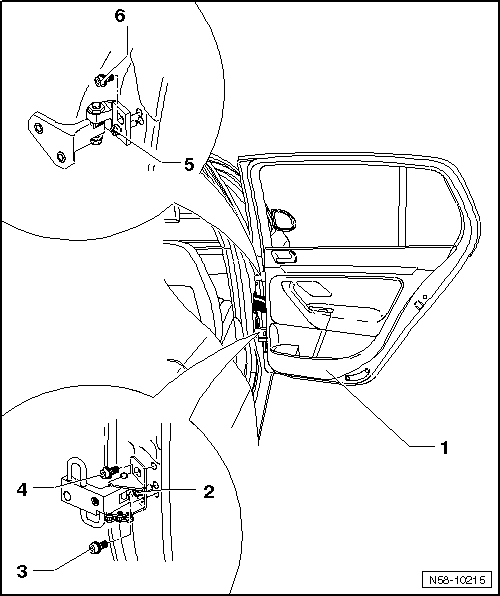

| Pour régler correctement la porte à ras de l'aile, jouer sur les vis -2, 3, 4, 5 et 6- de la charnière de porte. |
| Pour cette opération, utiliser la clé de réglage des portes -3320- munie de l'embout de vissage -3320/3-. |
| - | Pour régler la partie supérieure de la porte, desserrer les vis -5 et 6-. |
| - | Couples de serrage de la vis -5- : 10 Nm. |
| - | Couple de serrage de la vis -6- : 50 Nm. |
| - | Pour régler la partie inférieure de la porte, desserrer les vis -5 et 6-. |
| - | Couples de serrage de la vis -2- : 10 Nm. |
| - | Couple de serrage des vis -3 et 4- : (50 Nm). |
| Les vis -3, 4 et 6- doivent toujours être remplacées après avoir été desserrées. |
| - | Il peut être nécessaire de meuler le doigt de guidage -4-. |
Porte : réglage des jeux d'ouverture
Tôle extérieure de porte : dépose et reposeOrdre de montage
