Revue Technique Automobile Volkswagen Golf 5: Plafonnier et lampe de lecture avant (véhicules sans toit coulissant)

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs int.,protection antivol / Plafonniers et commandes dans le ciel de pavillon / Plafonnier et lampe de lecture avant (véhicules sans toit coulissant)

Sont intégrés à l'unité plafonnier/lampe de lecture avant les composants suivants :
Plafonnier avant -W1-
Lampe de lecture centrale gauche -W39-
Lampe de lecture centrale droite -W40-
  Nota
Le plafonnier et la lampe de lecture ainsi que les commandes de plafonnier et de lampe de lecture sont indissociables. En cas de réparation, il faut procéder au remplacement complet du composant.


Plafonnier et lampe de lecture avant : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Coin de démontage -VAS 3409-
  Nota
Pour la dépose et la repose de composants situés bien en vue (commandes, caches, revêtements, etc.), recouvrir de ruban adhésif de commercialisation courante les zones sur lesquelles on prend appui pour faire levier avec un outil (cale de démontage -VAS 3409- ou tournevis).
Dépose :
-  Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.

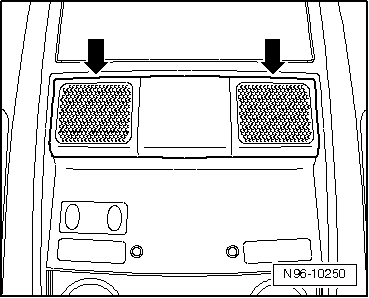

-  Extraire avec précaution l'écran du plafonnier -flèches- en faisant levier avec la cale de démontage -VAS 3409- ou un tournevis.

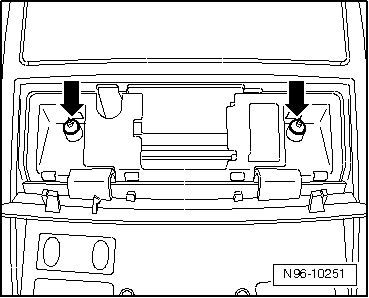

-  Dévisser les vis de fixation -flèches-.
-  Retirer le plafonnier de la console située dans le ciel prémoulé.

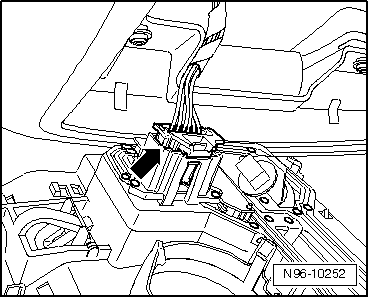

-  Débrancher les connecteurs -flèches-.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
