Revue Technique Automobile Volkswagen Golf 5: Pare-chocs avant : pièces rapportées

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Pare- chocs / Pare-chocs avant / Pare-chocs avant : pièces rapportées

  Nota
Selon la version, il faut tenir compte de légères différences.

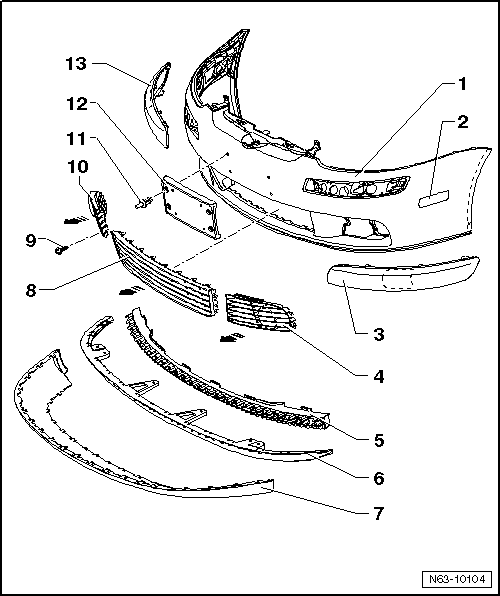

1 -  Cache
Matériau : PP/EPDM
Dépose et repose → Chapitre
2 -  Feu de position latéral
À gauche et à droite
Pas dans tous les pays
Déposer → Ã‰quipement électrique; Groupe de rép.94
3 -  Baguette de protection gauche
Matériau : PP/EPDM
Encliquetée sur le bouclier.
Dégager avec précaution la baguette de protection des crans à partir de l'extérieur à l'aide d'une cale en plastique, puis la déposer.
4 -  Grille d'entrée d'air gauche
Dégager du cran en tirant vers l'avant dans le sens de la -flèche-.
5 -  Pièce prémoulée
Pas dans tous les pays
Encliquetée sur le bouclier.
À démonter uniquement lorsque le pare-chocs est déposé.
6 -  Support de déflecteur
À démonter uniquement lorsque le pare-chocs est déposé.
7 -  Spoiler
Matériau : PC/ABS
Encliqueté sur le bouclier.
À démonter uniquement lorsque le pare-chocs est déposé.
8 -  Grille d'aération centrale
Dégager du cran en tirant vers l'avant dans le sens de la -flèche-.
9 -  Vis
1,5 Nm
10 -  Grille d'entrée d'air droite
Dévisser la vis -8- et retirer la grille du cran en la tirant vers l'avant dans le sens de la -flèche-.
11 -  Clip
Pour support de plaque de police amovible
Au nombre de quatre
12 -  Support de plaque de police
Pour différents pays
Reposer → Repère
13 -  Baguette de protection droite
Matériau : PP/EPDM
Encliquetée sur le bouclier.
Dégager avec précaution la baguette de protection des crans à partir de l'extérieur à l'aide d'une cale en plastique, puis la déposer.
