Revue Technique Automobile Volkswagen Golf 5: Bouclier de pare-chocs modèles spéciaux GTI : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Pare- chocs / Pare-chocs avant GTI, modèles spéciaux GTI, GT, R32 / Bouclier de pare-chocs modèles spéciaux GTI : dépose et repose

  Nota
Selon la version, il faut tenir compte de légères différences lors de la dépose et repose.


Dépose

-  Déposer la grille de calandre → Chapitre.

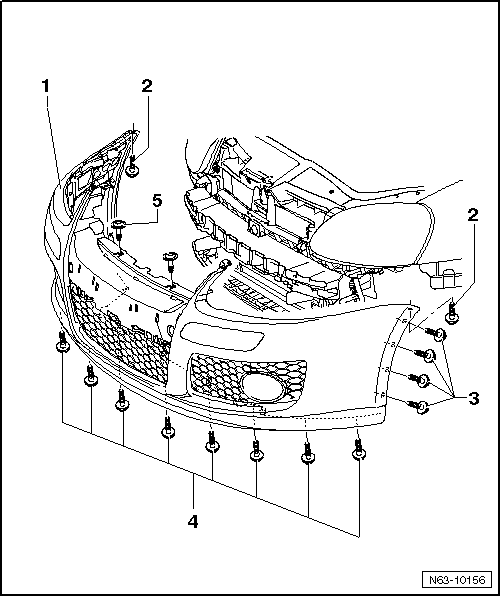

-  Dévisser les vis -5- par le haut.
-  Dévisser les vis -4- par le dessous.
-  Dévisser les vis -3- et -2- (orientées vers le haut) à gauche et à droite dans la zone de la coquille de passage de roue.
La dépose ne peut être poursuivie qu'avec l'assistance d'un second opérateur.
-  En se faisant aider par un second opérateur retirer parallèlement le bouclier -1- hors des profilés de guidage.
-  Débrancher les connecteurs des composants électriques et des flexibles montés → Ã‰quipement électrique; Groupe de rép.92.

Repose

Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
-  Respecter le parallélisme et les jeux d'ouverture → Groupe de rép.00.
