Revue Technique Automobile Volkswagen Golf 5: Outils et matériaux disponibles dans le commerce spécialisé

Revue Technique Automobile Volkswagen Golf 5 / Climatiseur avec fluide frigorigène R134a / Équipements de contrôle et outillage / Outils et matériaux disponibles dans le commerce spécialisé

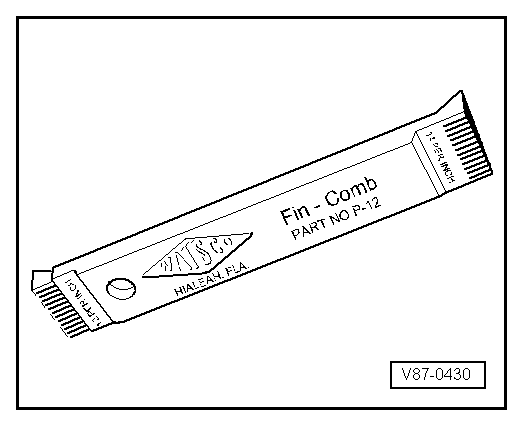

Peigne

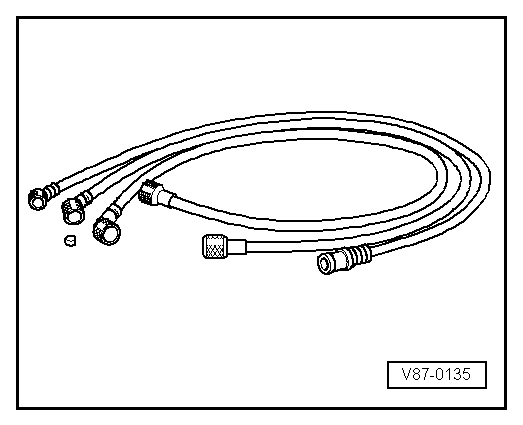

Flexibles de remplissage
Filetage 5/8"-18 UNF
  Nota
Utiliser des flexibles de remplissage de couleur différente, longueur 1800 mm.
Veiller à avoir en réserve des ouvre-valve et joints de rechange.

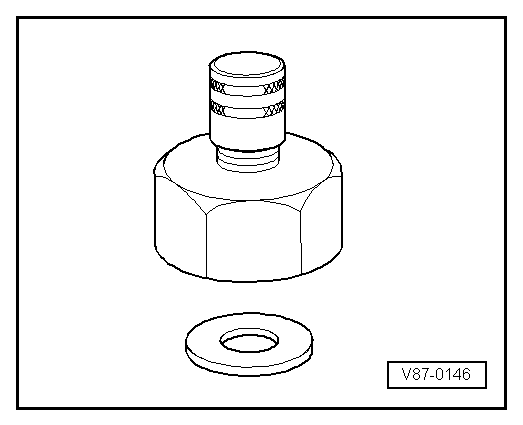

Raccord pour bouteille de fluide frigorigène sous pression et bague-joint avec branchement pour couplage rapide ou raccord fileté 5/8"-18 UNF

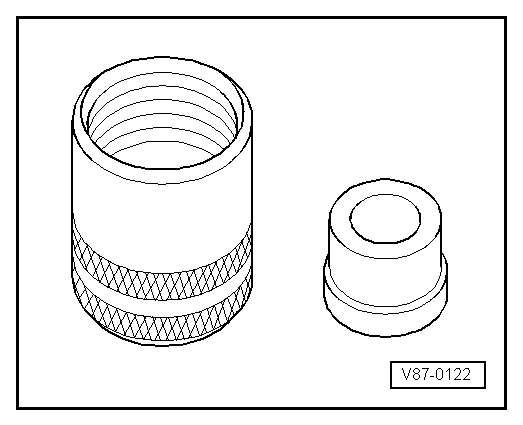

Capuchons de valve avec joints de rechange (pour filetage 5/8''-18 UNF)
Les joints peuvent également être utilisés pour les flexibles de remplissage.

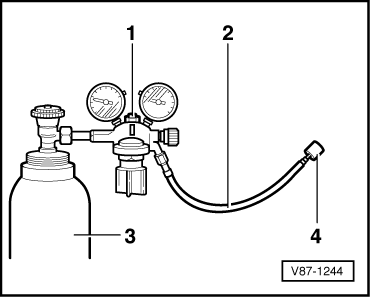

Batterie de manomètres avec détendeur pour azote (pression de réduction maximale : 15 bars)
1 -  Batterie de manomètres avec détendeur pour azote
2 -  Flexible de pression (diamètre intérieur 5 mm, longueur 2 m) avec raccords pour flexibles
3 -  Flacon d'azote
4 -  Robinetterie
  Nota
Raccords pour flexibles pour le raccordement au jeu d'adaptateurs pour circuit frigorifique -V.A.G 1785- avec filetage 5/8''-18 UNF ou pour adaptateurs de raccords rapides des raccords de maintenance menant au circuit frigorifique.

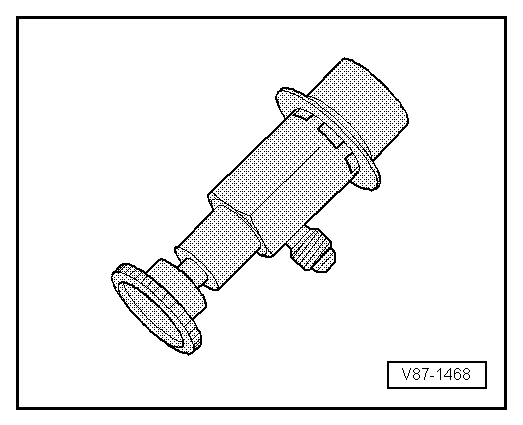

Adaptateur de raccord rapide pour raccords de service
Côté haute pression de diamètre nominal de 16 mm
Côté basse pression de diamètre nominal de 13 mm
  Nota
Ces raccords rapides sont compris dans la fourniture de la station de service automatique pour climatisation.

Outils et matériaux disponibles auprès du centre de distribution ou de l'importateur
  Prudence ! Les outils ou matériaux non homologués (par ex. additifs pour détection de fuites) sont susceptibl ...

Outils à confectionner soi-même
Flexible de remplissage avec raccord pour système à air comprimé de l'atelier A -  Flexible de remplissage 5/8" - 18 UNF** (exécut ...
