Revue Technique Automobile Volkswagen Golf 5: Lettres-repères moteur : BUB, CBRA

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Climatiseur / Support d'organes auxiliaires de compresseur de climatiseur : dépose et repose / Lettres-repères moteur : BUB, CBRA

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Clé dynamométrique -V.A.G 1331/- (5 à 50 Nm)
  Nota
Le support d'organes auxiliaires du compresseur de climatiseur et les pièces qui en font partie peuvent être déposés et reposés sans qu'il soit nécessaire d'ouvrir le circuit frigorifique.
Pour déposer la courroie multipistes → Groupe motopropulseur; Groupe de rép.13
Cheminement de la courroie multipistes → fig.

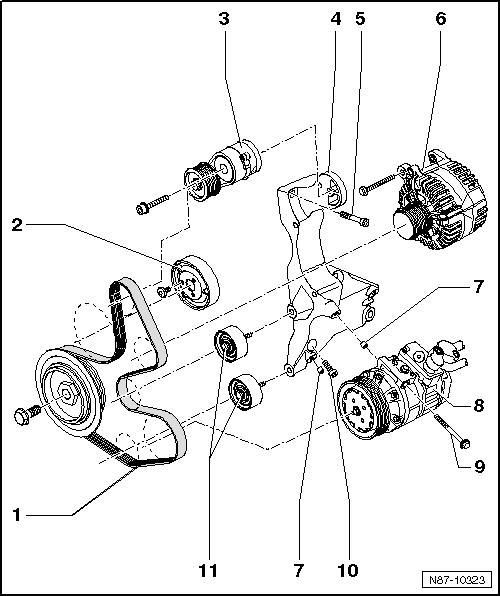

1 -  Courroie multipistes
Déposer et reposer → Groupe motopropulseur; Groupe de rép.13.
2 -  Poulie de courroie multipistes - pompe de liquide de refroidissement
3 -  Galet-tendeur
4 -  Support d'organes auxiliaires de l'alternateur et du compresseur de climatiseur
Dépose
-  Désolidariser le compresseur de climatiseur en dévissant les vis six pans -9-. Retirer le compresseur de climatiseur du support d'organes auxiliaires et le fixer sur la carrosserie à l'aide d'un auxiliaire approprié (par ex. avec un fil de soudage) → fig..
-  Dévisser les vis du support d'organes auxiliaires.
Respecter l'ordre de serrage lors de la repose → fig..
5 -  Vis d'ajustage
25 Nm
6 -  Alternateur
7 -  Manchons d'ajustage
Au nombre de 2
Veiller au bon positionnement entre le support d'organes auxiliaires et le compresseur de climatiseur
8 -  Compresseur de climatiseur
Déposer et reposer → Chapitre
9 -  Vis six pans M8×100
Au nombre de 3
25 Nm
10 -  Vis d'ajustage
25 Nm
11 -  Galets-inverseurs
40 +- 4 Nm



Compresseur de climatiseur : fixation sur la carrosserie
En cas de dépose du compresseur de climatiseur sans ouverture du circuit frigorifique, il faut fixer le compresseur de climatiseur sur la carrosserie à l'aide d'un auxiliaire approprié, par ex. un fil de soudage.
Lors de cette opération, veiller à ce que les flexibles de fluide frigorigène branchés sur le compresseur de climatiseur ne subissent aucune contrainte.
  Nota
Veiller au positionnement correct de la courroie multipistes dans ses poulies lors de la repose.
Mettre en place la courroie multipistes en terminant par la poulie de compresseur de climatiseur.

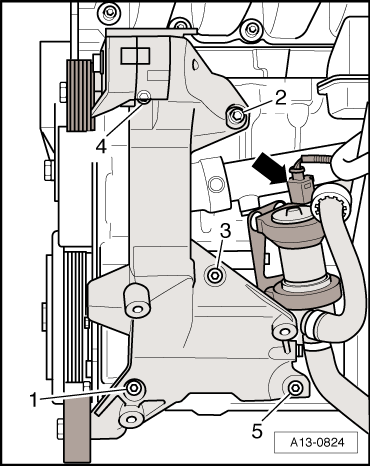

Support d'organes auxiliaires :ordre de serrage
  Nota
Les vis -1- et -2- sont des vis d'ajustage.
-  Serrer d'abord à la main les vis dans l'ordre 1 Ã  5.
-  Serrer ensuite les vis à 25 Nm dans l'ordre 1 Ã  5.

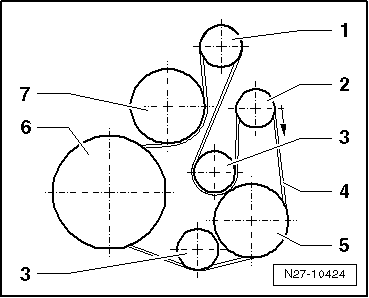

Cheminement de la courroie multipistes
1 -  Galet-tendeur
2 -  Poulie de courroie multipistes - alternateur
3 -  Galets-inverseurs
4 -  Courroie multipistes
5 -  Poulie de courroie multipistes - compresseur de climatiseur
6 -  Poulie de courroie multipistes - vilebrequin
7 -  Poulie de courroie multipistes - pompe de liquide de refroidissement
