Revue Technique Automobile Volkswagen Golf 5: Jantes en alliage léger avec valve métallique

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Roues, pneus, cjntrlôlt de géométrie / Roues, pneus / Jantes en alliage léger avec valve métallique

À partir du millésime 2005, certains véhicules sont dotés de jantes à chambre creuse. Sur ces jantes à chambre creuse, les classiques valves en caoutchouc sont remplacées par des valves métalliques. Les valves métalliques doivent être remplacées dans leur intégralité à chaque remplacement de pneu.

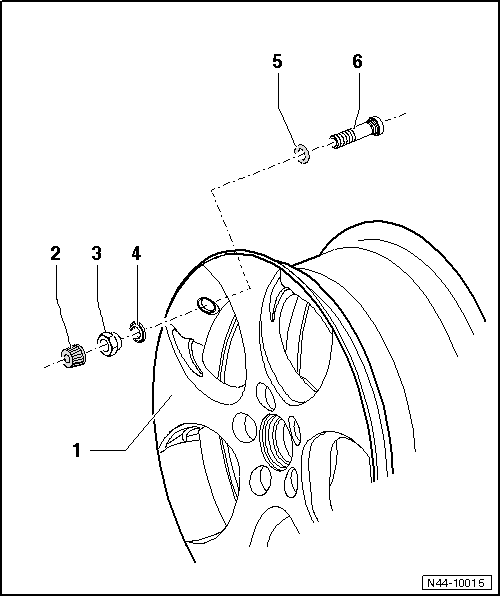

1 -  Roue à disque
2 -  Capuchon de valve
3 -  Écrou
4 Nm
4 -  Rondelle
5 -  Bague-joint
6 -  Valve métallique
