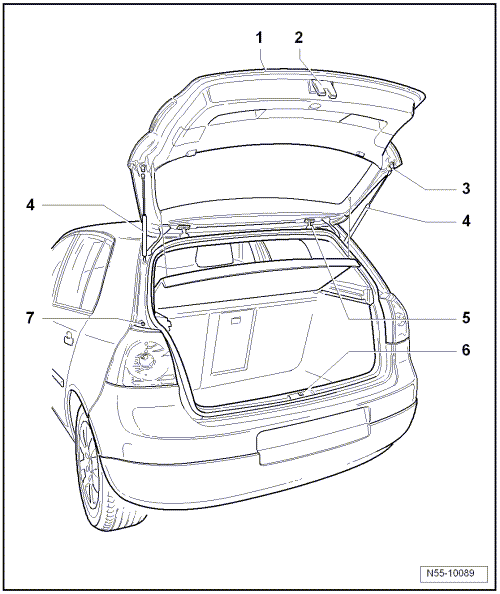

| 1 - | Volet |
| Dépose et repose → Chapitre |
| Régler → Chapitre |
| 2 - | Serrure de hayon |
| Dépose et repose → Chapitre |
| 3 - | Butée réglable |
| À gauche et à droite |
| Régler → Chapitre |
| 4 - | Vérin pneumatique |
| Déposer → Chapitre |
| Dégazer → Chapitre |
| 5 - | Charnière |
| Dépose et repose → Chapitre |
| 6 - | Gâche |
| Dépose et repose → Chapitre |
| Régler → Chapitre |
| 7 - | Capuchon |
| À gauche et à droite |
| Butée pour les butées réglables |
Hayon
Hayon : dépose et reposeAmortisseur et ressort hélicoïdal : vue d'ensemble du montage (transmission
intégrale, berceau en acier et porte-fusée en aluminium)
1 -
Appui inférieur de ressort
Extrémité du ressort tournée jusqu'en butée.
2 -
Auxiliaire de montage
Ne doit pas être réutilisé après la dépose.
3 -
Ressort hélicoïdal
...
Plaquettes de frein : dépose et repose
Outillage spécial, contrôleurs,
appareils de mesure et auxiliaires nécessaires
Clé dynamométrique -V.A.G 1331-
Outil de réglag ...
Architecture de porte : vue d'ensemble du montage
Un nouveau concept de porte a été mis en place avec la Golf 2004.
La porte -6- comporte une tôle
extérieure -1- qui peut être déposée.
La tôle extérieure est fixée à la porte par le rail de maintien
avant -7- et le rail de maintien arrière
-5-. ...
