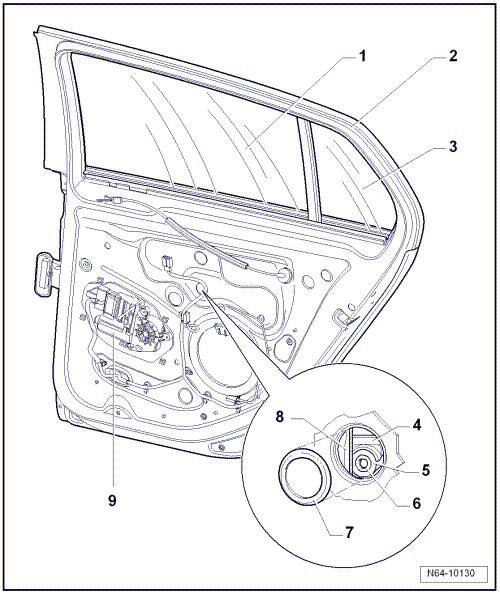

Nota| La figure représente le côté droit. La procédure s'effectue de façon analogue du côté gauche. |
| 1 - | Glace de porte |
| Dépose et repose → Chapitre |
| 2 - | Guide-glace |
| Fait partie intégrante de la glace de porte fixe. |
| Dépose et repose → Chapitre |
| 3 - | Glace de porte fixe |
| Fait partie intégrante du guide-glace. |
| Dépose et repose → Chapitre |
| 4 - | Guide de lève-glace |
| 5 - | Goupille expansible |
| Doit toujours être remplacée en cas d'opérations de montage sur la glace de porte. |
| 6 - | Cheville expansible |
| Doit toujours être remplacée en cas d'opérations de montage sur la glace de porte. |
| 7 - | Capuchon |
| 8 - | Lève-glace |
| Dépose et repose → Chapitre |
| 9 - | Moteur de lève-glace |
| Dépose et repose → Chapitre |
Glaces de portes arrière
