Revue Technique Automobile Volkswagen Golf 5: Garniture et rembourrage d'assise de siège avant : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Rembourrages siège, garnitures / Garnitures et rembourrages de siège avant / Garniture et rembourrage d'assise de siège avant : dépose et repose

  Nota
La dépose et la repose des composants sont décrites pour le siège gauche. La dépose et la repose des composants du siège droit s'effectuent de façon analogue.
ATTENTION !   ATTENTION !
En cas de remplacement du rembourrage d'assise de siège avant côté passager avant, remplacer aussi systématiquement le capteur d'occupation du siège, côté passager avant -G128- → Chapitre.

Dépose

Monter le support de réparation pour sièges -VAS 6136- sur le support de moteur et de boîte -VAS 6095-.
-  Déposer le siège avant → Chapitre
-  Fixer le siège sur le support de réparation pour sièges VAS 6136-.
-  Déposer le boîtier de verrouillage avant :
Véhicules 2 portes → Chapitre
Véhicules 4 portes → Chapitre
-  Déposer le revêtement droit de siège avant → Chapitre.
Véhicules avec sièges à réglage manuel
-  Déposer le revêtement du siège gauche → Chapitre.
-  Déposer l'étrier et le levier de réglage de siège avant → Chapitre.
Véhicules avec sièges à réglage électrique
-  Déposer les revêtements du siège gauche à réglage électrique → Chapitre.
-  Déposer le support et l'étrier du siège à réglage électrique → Chapitre.
Tous les véhicules
-  Déposer le logement de tiroir de siège avant → Chapitre
-  Déposer le dossier de siège avant → Chapitre.

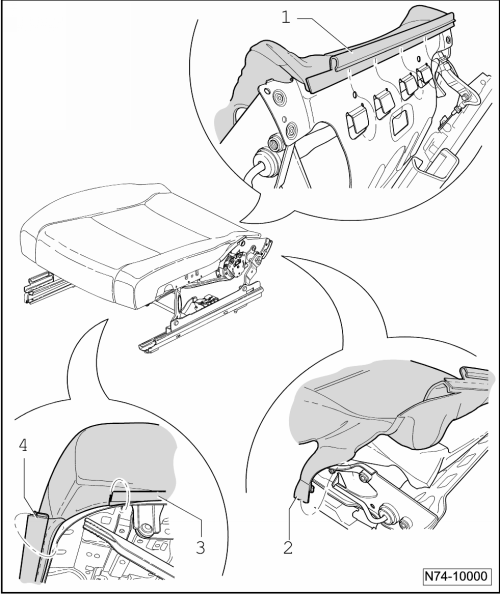

-  Désolidariser le profilé -1- de son logement.
-  Décrocher les sangles de maintien -2- situées des deux côtés du siège.
-  Décrocher, de leur logement, les profilés -3- situés des deux côtés du siège.
-  Décrocher, de son logement, le profilé -4- situé sur la face avant du siège.
-  Retrousser la garniture vers le haut sur le pourtour extérieur.

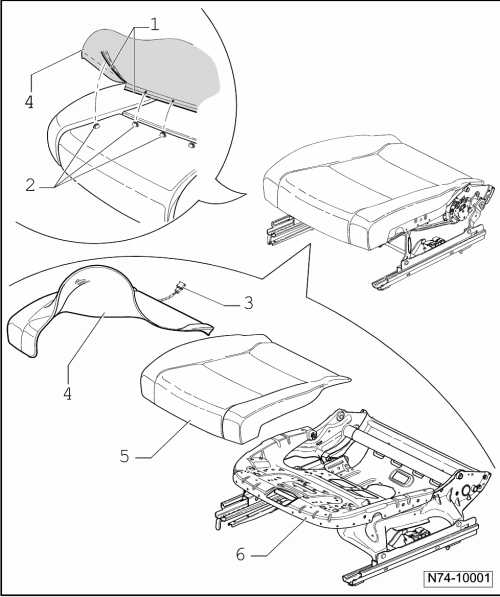

-  À l'aide d'un petit tournevis, déclipser les profilés1- de la garniture des logements2- du rembourrage.
-  Sur les véhicules avec chauffage de sièges, débrancher le câble3- de l'armature de siège.
-  Retirer la garniture -4- et le rembourrage -5- de l'armature de siège6-.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
