Revue Technique Automobile Volkswagen Golf 5: Frein arrière CII 38 : remise en état

Revue Technique Automobile Volkswagen Golf 5 / Systèmes de freinage / Freins- Comande mècanique / Frein arrière : remise en état / Frein arrière CII 38 : remise en état

  Nota
Après chaque remplacement des plaquettes de frein, appuyer à fond plusieurs fois sur la pédale de frein, le véhicule étant à l'arrêt, afin que les plaquettes prennent leur position de fonctionnement.
Pour aspirer le liquide de frein hors du réservoir, utiliser l'appareil de remplissage et de purge des freins -VAS 5234- ou le dispositif d'aspiration -V.A.G 1869/4-.
Avant la dépose d'un étrier de frein ou le débranchement d'un flexible de frein, il faut mettre en place le pousse-pédale de frein -V.A.G 1869/2- (pendant cette opération, réduire la pression).

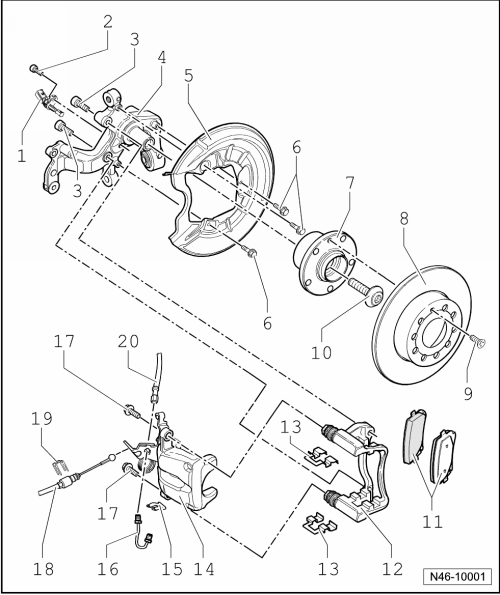

1 -  Capteur de vitesse d'ABS
Avant de mettre en place le capteur, nettoyer la surface intérieure de l'alésage et l'enduire de pâte lubrifiante hautes températures G 052 112 A3.
2 -  Vis six pans creux, 8 Nm
3 -  Vis à multipans creux, 90 Nm et continuer à tourner de 90.
Remplacer après chaque démontage.
4 -  Porte-fusée
5 -  Flasque de protection
6 -  Vis Torx, 12 Nm
7 -  Ensemble roulement/moyeu de roue
8 -  Disque de frein
Ø 286 mm
Épaisseur : 12 mm
Limite d'usure : 10 mm
Remplacer par essieu complet en cas d'usure.
Pour la dépose, déposer auparavant l'étrier de frein.
9 -  Vis à empreinte cruciforme, 4 Nm
10 -  Vis
Uniquement sur les véhicules à traction avant
11 -  Plaquettes de frein
Épaisseur sans contre-plaque : 11 mm
Limite d'usure : 2 mm sans contre-plaque
Contrôler l'épaisseur → Brochure18.1
Remplacer systématiquement par essieu complet.
Déposer et reposer → Chapitre
12 -  Chape de frein avec colonnettes et capuchon de protection
Livrée comme pièce de rechange assemblée, avec quantité de graisse suffisante sur les colonnettes
Utiliser le kit de réparation en cas d'endommagement des capuchons de protection ou des colonnettes. Utiliser le berlingot de graisse compris dans les fournitures pour graisser les colonnettes.
13 -  Agrafe de maintien des plaquettes de frein
Remplacer systématiquement en cas de renouvellement des plaquettes de frein
14 -  Étrier de frein
Ne pas dévisser le flexible de frein pour le remplacement des plaquettes de frein.
Déposer et reposer → Chapitre
Remettre en état → Chapitre.
Après les travaux de remise en état ou de remplacement, il faut d'abord régler le câble de frein à main.
Régler le frein à main → Chapitre.
15 -  Support de flexible
16 -  Conduite de frein, 14 Nm
17 -  Vis six pans, autoserreuse, 35 Nm
remplacer
18 -  Câble de frein à main
Régler le frein à main → Chapitre.
19 -  Agrafe-ressort
20 -  Flexible de frein
