Revue Technique Automobile Volkswagen Golf 5: Fiche : contrôle

Revue Technique Automobile Volkswagen Golf 5 / Chauffage d`appoint / Chauffage d`appoint- Amplificateur de chaleur / Réchauffeur de moteur, électrique 230 V - dans d'autres pays aussi : 115 V / Fiche : contrôle

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Multimètre portatif -V.A.G 1526 E-

Contrôle

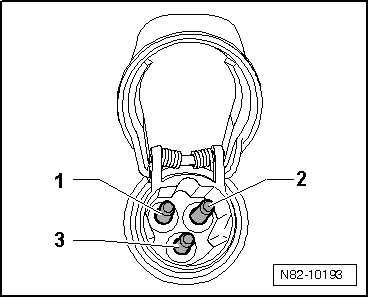

1 -  Phase : 230 V (certains pays : 115 V)
2 -  Fil neutre
3 -  Fil de protection (masse)
Mesurer entre les broches -1- et -3-. Valeur assignée : ∞
Mesurer entre les broches -2- et -3-. Valeur assignée : ∞
Mesurer la continuité de la broche -3- à la borne négative de la batterie du véhicule (masse). Valeur assignée : 0-1
En cas de divergences par rapport aux valeurs assignées, contrôler l'état du câblage et du raccord de masse. Un câblage défectueux doit être remplacé par une pièce d'origine.

Fiche pour connexion au secteur : dépose et repose
Les travaux sur l'équipement électrique ne peuvent être effectués que par des personnes qui possèdent les compétences nécessaires. ...

Disjoncteur : contrôle (optionnel)
Les travaux sur l'équipement électrique ne peuvent être effectués que par des personnes qui possèdent les compétences nécessaires.   & ...
