Revue Technique Automobile Volkswagen Golf 5: Feu arrière, véhicules ► 11.05 : remplacement
| Outillage spécial, contrôleurs,
appareils de mesure et matériel nécessaires |
|
|
|

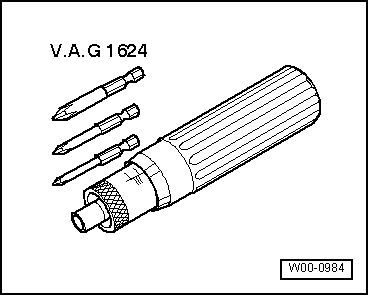

| Tournevis dynamométrique -V.A.G 1624- |
 Nota
| Les véhicules à partir de novembre 2005 sont dotés d'un
élément de réglage permettant de régler le jeu par rapport au
bouclier de pare-chocs. Depuis novembre 2005, tous les feux
arrière proposés sont du type correspondant au feu avec élément
de réglage. C'est pourquoi il est nécessaire, lors du montage
d'un feu neuf, de monter également un adaptateur grâce auquel la
différence par rapport à la tôle peut être rétablie. Cet
adaptateur n'est pas réglable. |
| - |
Déposer l'ancien feu arrière
→ Chapitre. |
|
|
|
| - |

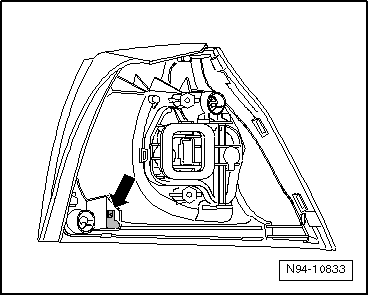

L'adaptateur est monté dans la zone repérée sur la figure. |
|
|
|
| - |

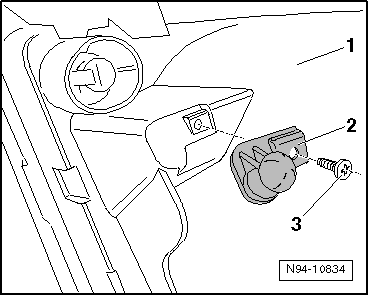

Monter l'adaptateur -2- sur le
feu arrière neuf -1-, comme
représenté sur la figure. |
| - |
Serrer la vis de fixation -3-
au couple prescrit
→ Chapitre. |
| - |
Poser le feu arrière neuf
→ Chapitre. |
|
|
|
Feu arrière, véhicules 11.05 ► : remplacement
| - |
Dépose et repose du feu arrière dans le panneau latéral
→ Chapitre. |
Dépose :
-
Couper le contact d'allumage, désactiver tous les
consommateurs électriques, puis retirer la clé de contact.
...
Nota
Les véhicules à partir de novembre 2005 sont dotés d'un
élément de réglage permettant de régler le jeu par rapport au
bouclier de pare-choc ...
