Revue Technique Automobile Volkswagen Golf 5: Appareil de chauffage : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Chauffage / Appareil de chauffage : désassemblage et réassemblage / Appareil de chauffage : vue d'ensemble du montage

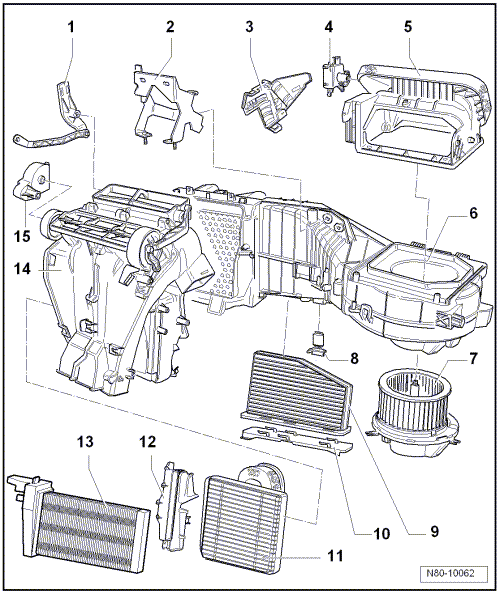

1 -  Unité de positionnement de volet de mélange d'air
Déposer et reposer → Chapitre
2 -  Support
3 -  Capuchon
4 -  Servomoteur de volet d'air frais et de recyclage d'air -V154-
Contrôler : système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur)
Déposer et reposer → Chapitre
Remplacer : initialiser le réglage de base avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur) → Chapitre
5 -  Boîtier d'entrée d'air
Avec volet de recyclage d'air
6 -  Appareil de chauffage
7 -  Soufflante d'air frais -V2-
Déposer et reposer → Chapitre
8 -  Résistance série de soufflante d'air frais avec fusible de surchauffe -N24-
Déposer et reposer → Chapitre
9 -  Filtre à poussière et à pollen
Déposer et reposer → Chapitre
10 -  Capuchon
Pour filtre à poussière et à pollen
11 -  Échangeur de chaleur
Déposer et reposer → Chapitre
12 -  Revêtement d'échangeur de chaleur
13 -  Résistance chauffante de chauffage d'appoint -Z35-
Véhicules jusque 1K-7P015628 et 1K-7B084800
Avec calculateur de chauffage d'appoint à air -J604-
Contrôler : avec le système de diagnostic embarqué, de métrologie et d'information -VAS 5051- (ou modèle ultérieur), sous Chauffage, Ventilation, Climatiseur ; Systèmes aptes à l'autodiagnostic ; Chauffage d'appoint ; Composants électriques.
Déposer et reposer → Chapitre
Véhicules à partir de 1K-7P015629 et 1K-7B084801
Ici est montée une résistance chauffante de chauffage d'appoint Z35- à 3 niveaux qui est activée par le calculateur moteur correspondant par le biais de relais
Uniquement sur les véhicules à moteur diesel sans chauffage d'appoint
Déposer et reposer → Chapitre
14 -  Boîtier répartiteur d'air
15 -  Unité de positionnement des volets de répartition d'air
Déposer et reposer → Chapitre
