| - | Couples de serrage → Chapitre. |

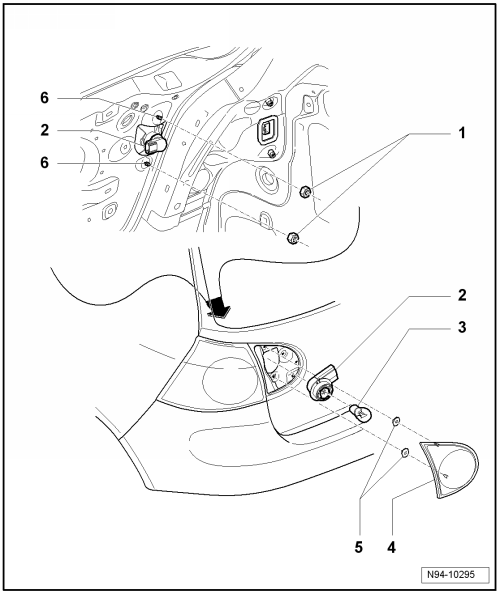

| 1 - | Écrous de fixation |
| 2 - | Porte-ampoules |
| Déposer et reposer → Chapitre |
| 3 - | Ampoule 12 V, P 21 W |
| Version pour le reste du monde : ampoule de feu arrière de brouillard gauche -L46- ou ampoule de feu de recul droit -M17- |
| Version pour les USA et le Canada : ampoule de feu de recul gauche -M16- ou ampoule de feu de recul droit -M17- |
| 4 - | Boîtier de feu arrière dans le hayon |
| Déposer et reposer → Chapitre |
| 5 - | Rondelle entretoise |
| A6,5 x 14 x 1,6 |
| 6 - | Dômes filetés sur le boîtier de feu arrière dans le hayon |
