Revue Technique Automobile Volkswagen Golf 5: Essieu arrière : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Berceau, bras transversal, biellette de direction : vue d'ensemble du montage (traction avant) / Essieu arrière : dépose et repose

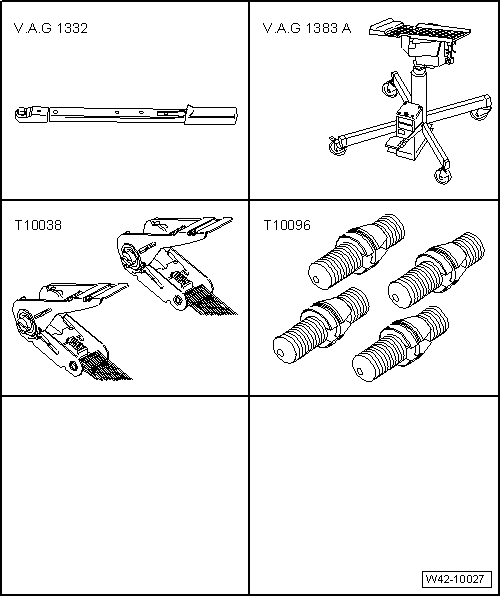

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Clé dynamométrique -V.A.G 1332-
Élévateur moteurs et boîtes de vitesses -V.A.G 1383/A -
Sangle d'arrimage -T10038-
Dispositif de fixation -T10096-


Dépose du berceau avec les pièces rapportées
-  Déposer les roues.
-  Déposer les ressorts hélicoïdaux → .
-  Déposer le silencieux de détente et le silencieux de sortie du système d'échappement → Moteur → Groupe de rép.26

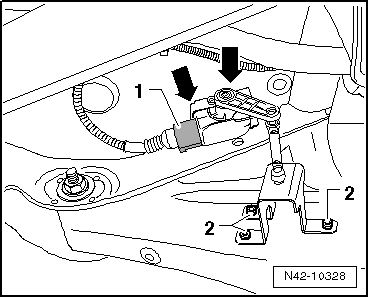

-  Sur les véhicules avec réglage automatique du site des projecteurs, débrancher le connecteur -1-.
-  Déposer du porte-fusée le capteur de vitesse d'ABS.

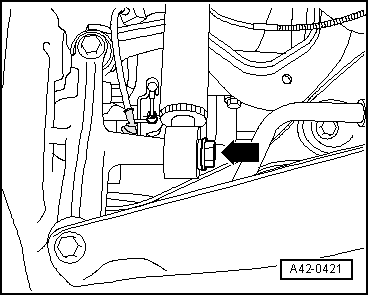

-  Dévisser la vis -flèche-.

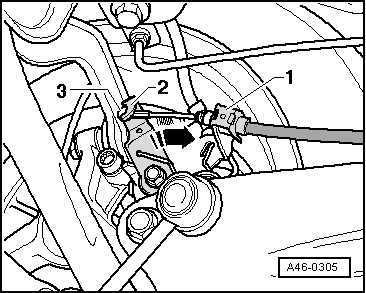

-  Dégager en faisant levier l'agrafe-ressort -1- du câble de frein à main.
-  Enfoncer le levier -2- dans le -sens de la flèche- et décrocher le câble de frein à main -3-.

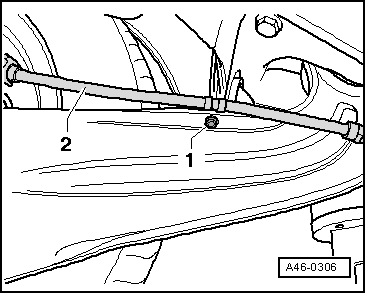

-  Desserrer la vis six pans -1- et détacher le câble de frein à main -2- du support du câble de frein.

Véhicules avec fixation pour câble de frein à main

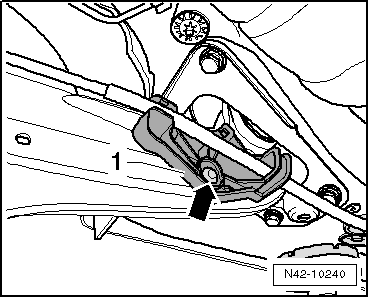

-  Déposer le support -1- ; à cet effet, chasser la goupille intérieure du rivet -flèche-.
Suite des opérations pour tous les véhicules

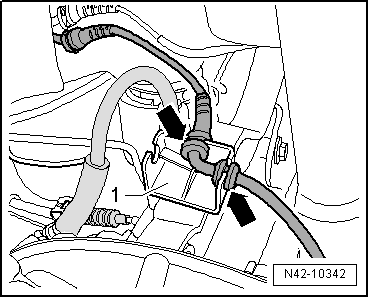

-  Déclipser du support -1- le câble de capteur de vitesse -flèches-.

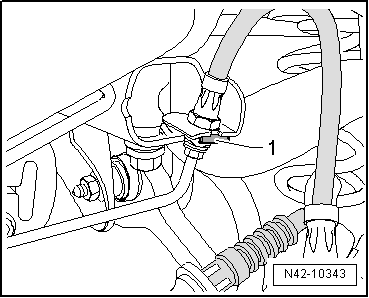

-  Extraire le support de flexible -1- des deux côtés du véhicule.

-  Repérer la position de montage du palier de fixation sur la carrosserie.

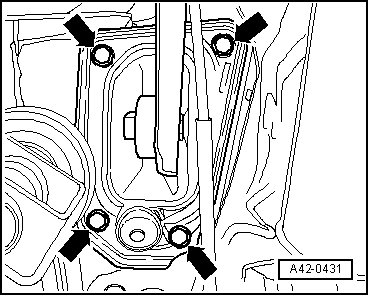

-  Dévisser les vis -flèches-.

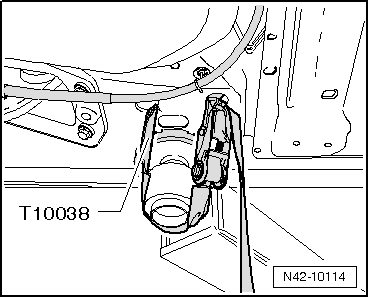

-  Arrimer à présent le véhicule sur le pont élévateur au moyen de sangles d'arrimage -T10038 -.
ATTENTION !   ATTENTION !
Si le véhicule n'est pas arrimé, il risque de riper du pont élévateur.

-  Placer l'élévateur pour moteur et boîte de vitesses -V.A.G 1383 A- avec le support universel de boîte de vitesses -V.A.G 1359/2- sous le berceau et bloquer l'ensemble avec une sangle d'arrimage.

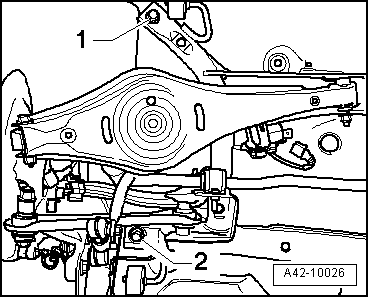

-  Dévisser la six -1- ou -2- des deux côtés.
  Nota
Par souci de clarté, seul le côté gauche du véhicule est représenté.

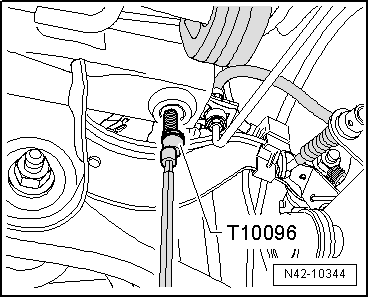

-  Immobiliser le berceau à l'aide de 2 arrêtoirs -T10096- et serrer à 20 Nm.
  Nota
Les dispositifs de fixation -T10096- ne doivent pas être serrés à plus de 20 Nm, sinon le filetage des axes de blocage est endommagé.
-  Dévisser les 2 vis restantes du berceau.
-  Abaisser avec précaution le berceau avec les pièces rapportées de 30 mm maximum.
  Nota
Lors de l'abaissement, veiller à une garde suffisante des conduites de frein et des câbles électriques.

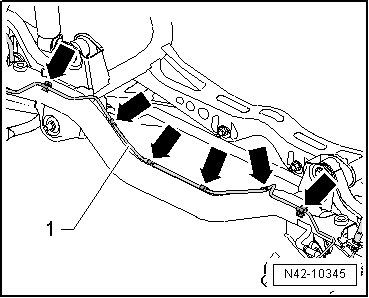

-  Déclipser la conduite de frein -1- des clips -flèches-.
  Nota
Lors de cette opération, les clips sont détruits et doivent être remplacés.
Par souci de clarté, la figure montre le berceau vu d'en haut à l'état déposé.
-  Abaisser le berceau avec les pièces rapportées.
Berceau avec pièces rapportées : repose
La repose s'effectue dans l'ordre inverse de la dépose. Il faut alors tenir compte de ce qui suit :

Couples de serrage
Composant Couple de serrage
Berceau sur carrosserie
‎Utiliser des vis neuves.
90 Nm + 90
Amortisseur sur porte-fusée 180 Nm
Palier de fixation sur carrosserie
‎Utiliser des vis neuves.
50 Nm + 45
Câble de frein à main sur bras longitudinal → Systèmes de freinage; Groupe de rép.46
Berceau, bras transversal, biellette de direction : vue d'ensemble du montage (traction avant)
1 -  Vis à excentrique Pour le réglage du carrossage Après le desserrage, effectuer un contrôle de géométrie → Chapitre ...

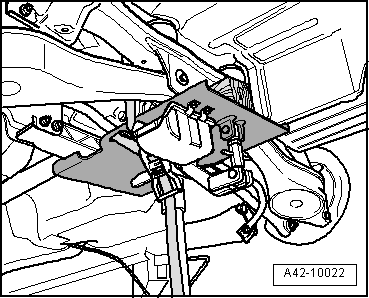

Transmetteur d'assiette sur les véhicules à réglage automatique du site des projecteurs
  Nota Le transmetteur d'assiette est livré comme pièce de rechange seulement sous forme d'ensemble complet comprenant la biellette de barre stabilisatrice et deux tôles ...
