Revue Technique Automobile Volkswagen Golf 5: Ensemble cuvette/trappe à carburant

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Capots, hayons, battants, cabine, verrouil.centr. / Ensemble cuvette/trappe à carburant

Outils

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

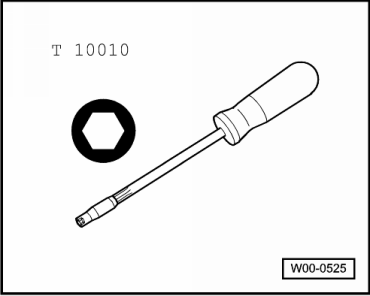

Clé à douille -T 10010-


Ensemble cuvette/trappe à carburant : vue d'ensemble du montage

1 -  Ensemble cuvette/trappe à carburant
Déposer → Chapitre
2 -  Vis
1,5 Nm
3 -  Flexible d'évacuation d'eau
4 -  Pièce de montage
5 -  Tige de déverrouillage
6 -  Vis de fixation d'actionneur
Au nombre de deux
1,5 Nm
7 -  Actionneur de trappe à carburant (F219)
Déposer → Chapitre
8 -  Joint d'étanchéité
Joint de hayon : dépose et repose
Dépose -  Retirer le joint de hayon -1- du flasque de carrosserie.   Repose ...

Ensemble cuvette/trappe à carburant : dépose
  Nota Si la trappe à carburant ne s'ouvre pas, elle peut être ouverte manuellement par l'intermédiaire de la tige de déverrouillage -5-. Pour cette opération, il faut dép ...
